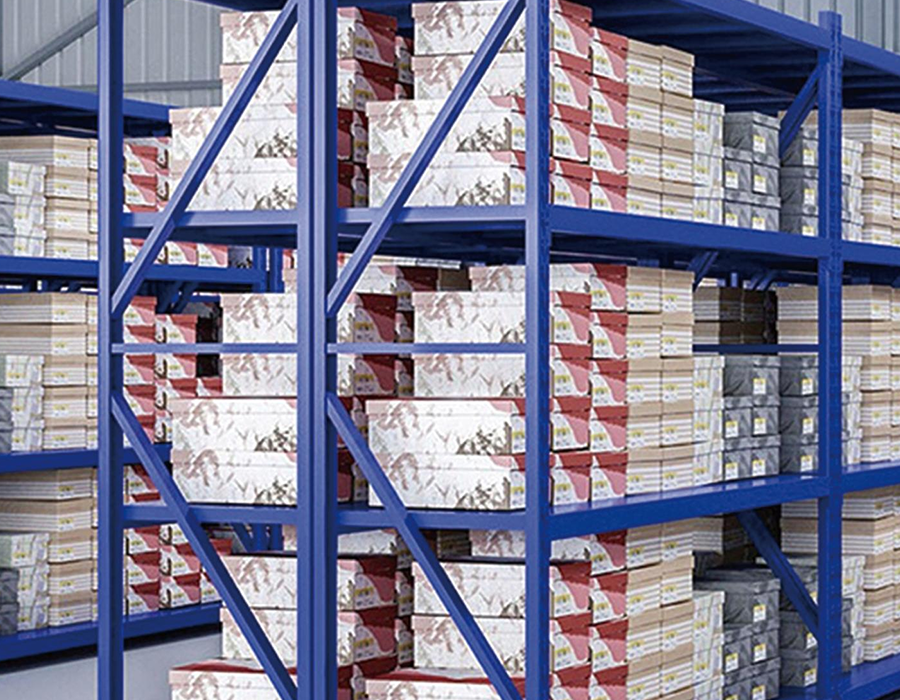

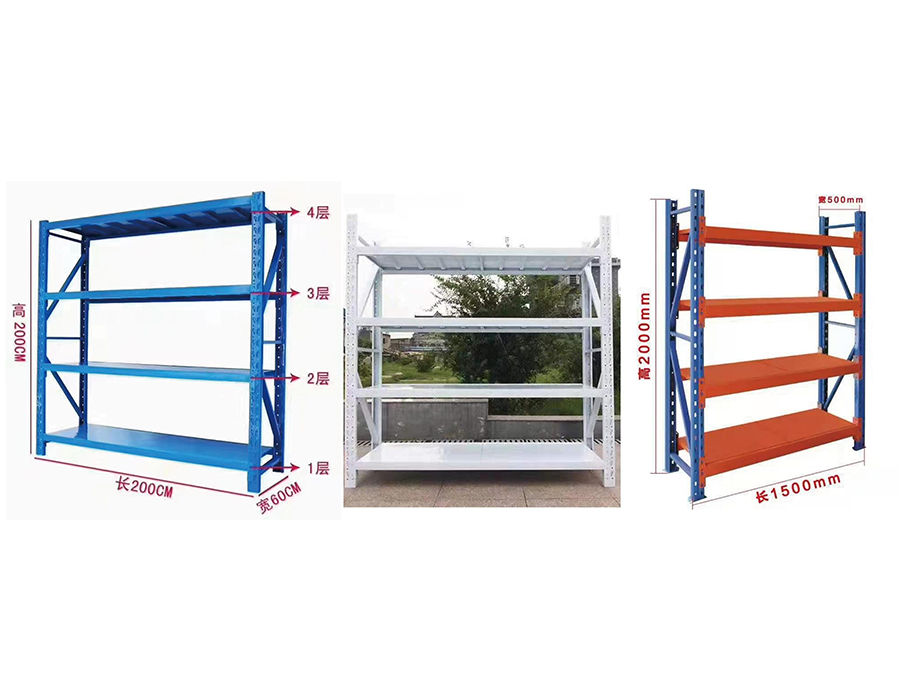

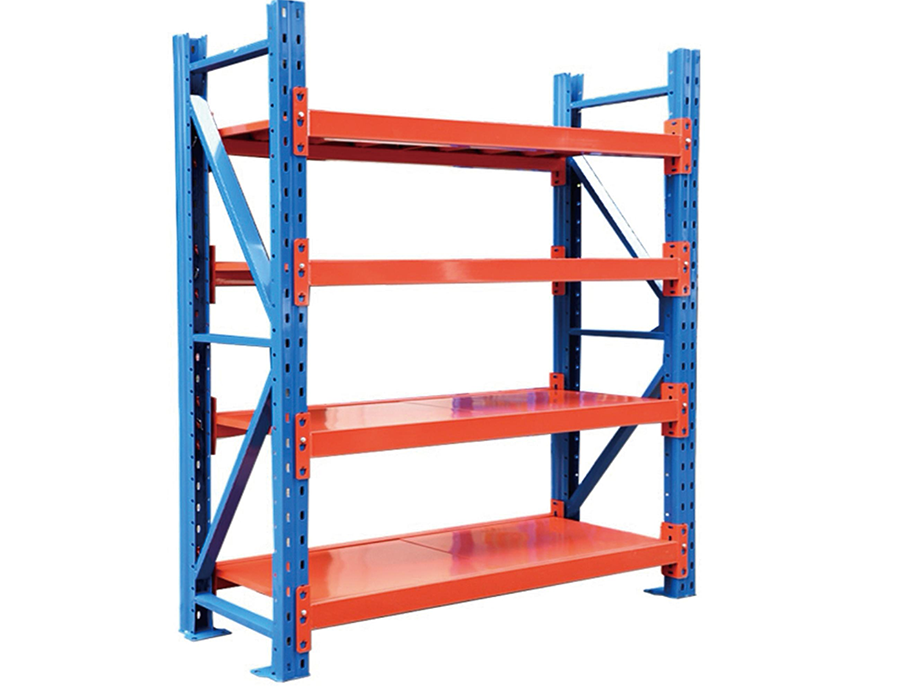

Leichte Steckregale (≤150 kg/Schicht)

Wie sich die Trägerspannweite auf die Lastverteilung in Steckregalen auswirkt

Einer der am häufigsten missverstandenen Aspekte von leichte Steckregale ist das Verhältnis zwischen Trägerspannweite und tatsächlicher Tragfähigkeit. Die Nennlast pro Regal wird normalerweise in der Mitte eines vollständig unterstützten Balkens berechnet. Das bedeutet, dass die effektive Tragfähigkeit mit zunehmender Spannweite zwischen den Pfosten nichtlinear abnimmt. Bei einem Regal mit einer Nennlast von 150 kg und einer Spannweite von 900 mm kann eine Erweiterung dieser Spannweite auf 1200 mm ohne Anpassung der Balkenstärke die reale Kapazität unter dynamischen Lagerbedingungen auf unter 100 kg reduzieren. Aus diesem Grund sollte die Auswahl der Spannweite immer vor der Lastplanung erfolgen und nicht nach ihr erfolgen.

In unserem Produktionsprozess bei Huijian werden Trägerprofile auf bestimmte Dickentoleranzen kaltgewalzt, gerade weil sich geringfügige Abweichungen in der Stahldicke bei längeren Spannweiten deutlich verstärken. Eine Untertoleranz von 0,2 mm bei einem 1,5-mm-Träger kann bei Lasten, die weit unter dem Nennschwellenwert liegen, zu einer sichtbaren Durchbiegung führen. Bei der Spezifizierung von Regalen für Pick-and-Pack-Umgebungen, in denen das Personal Regale wiederholt be- und entlädt, sollten immer dynamische Belastungsfaktoren – typischerweise das 1,25-fache des statischen Werts – angewendet werden.

Niet- und Clipverbinder verstehen: Mehr als nur eine Befestigungsmöglichkeit

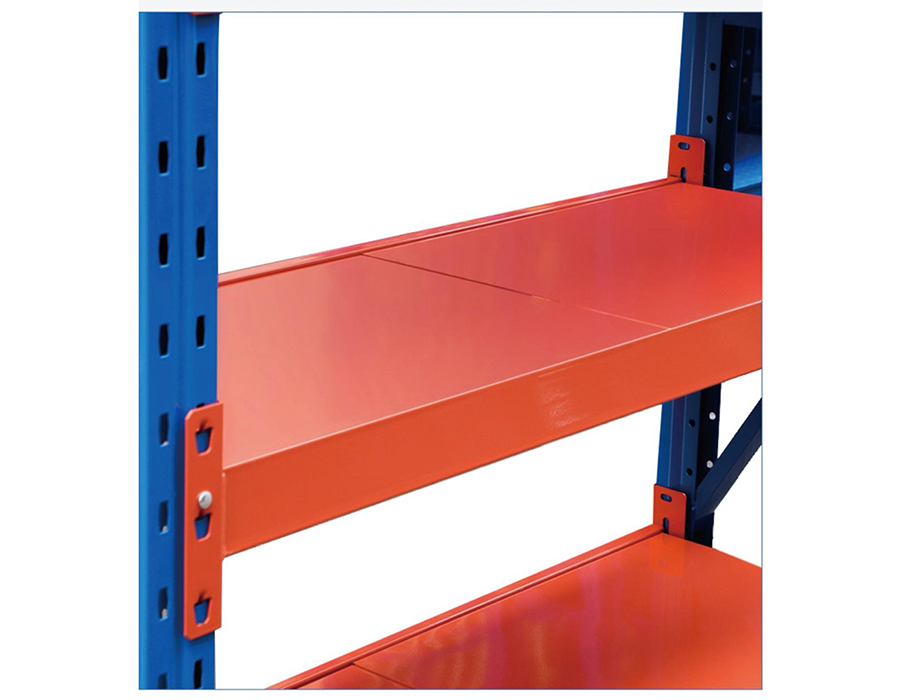

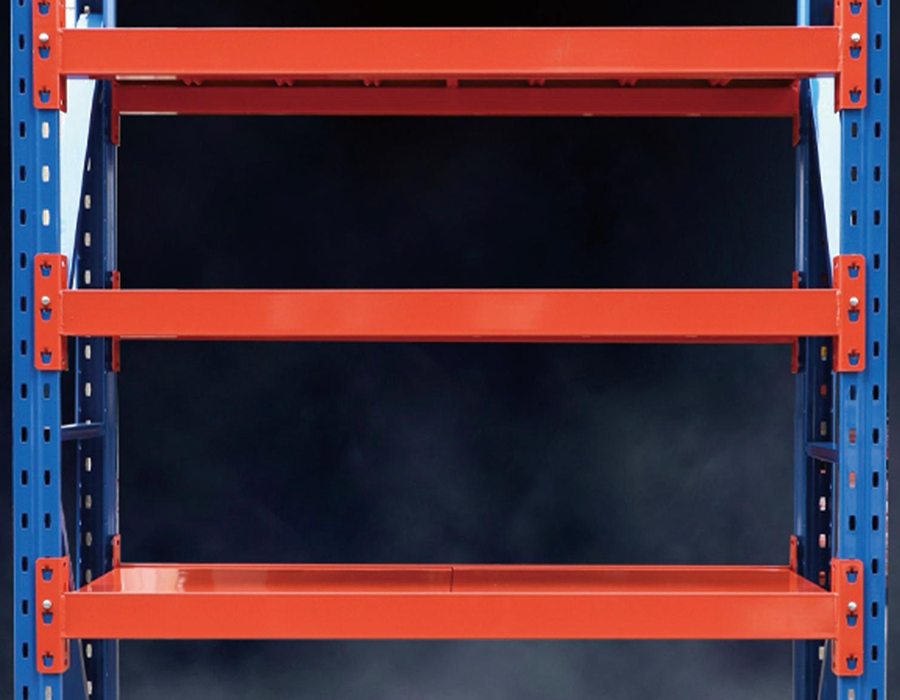

Leichte Steckregalsysteme verwenden einen von zwei primären Verbindungstypen: den Nietenstil (gestanzte Lasche) und den Clip- oder Einhängestil. Hierbei handelt es sich nicht um austauschbare Designpräferenzen – sie spiegeln unterschiedliche Strukturphilosophien wider und haben reale Konsequenzen für Installation, Neukonfiguration und Erdbeben- oder Vibrationsfestigkeit.

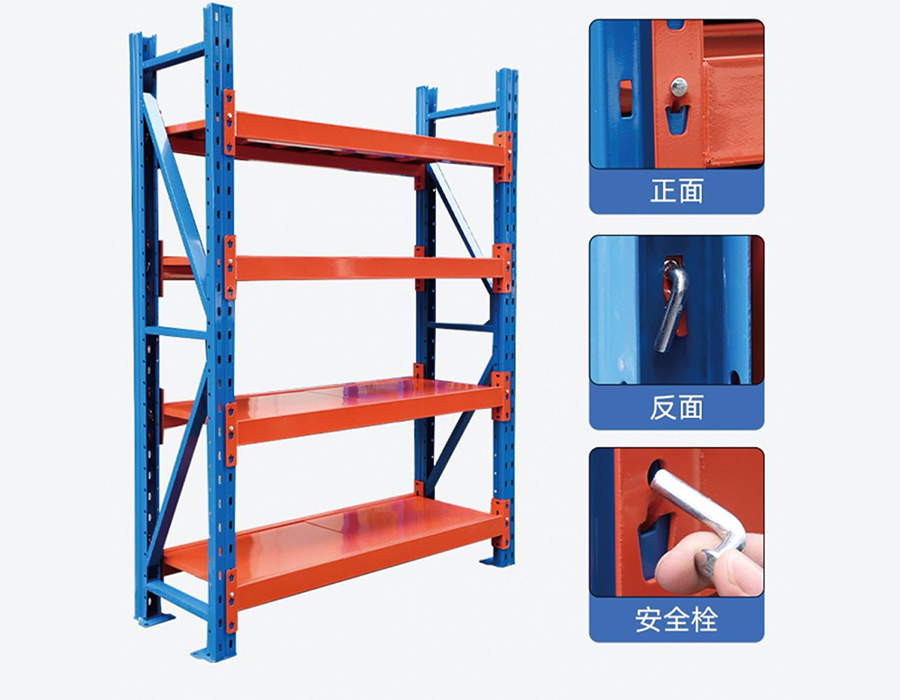

• Nietenartige Verbinder fixieren den Balken in einem gestanzten Loch in der aufrechten Säule. Sie halten horizontalen Regalkräften gut stand und werden in Umgebungen mit Gabelstaplerverkehr in der Nähe oder Bodenvibrationen bevorzugt, erfordern jedoch einen Hammer zur Höhenverstellung und vertragen keine häufige Neukonfiguration.
• Clip-/Einhängeverbinder passen in die geschlitzten Pfosten und können in Sekundenschnelle von Hand neu positioniert werden. Sie bieten hervorragende Flexibilität für dynamische Lagerumgebungen, sind jedoch anfälliger gegenüber Auftriebskräften – was bedeutet, dass ein versehentlicher Aufprall von unten einen Balken lösen kann, wenn die Cliptiefe gering ist.
• Einige Hybridsysteme verwenden eine einrastbare Primärverbindung mit einem sekundären Sicherheitsverriegelungsstift, der nach dem Einsetzen einrastet. Dies ist zunehmend der Standard für industrielle Leichtlastregale, die in automatisierten oder halbautomatischen Lagern eingesetzt werden, wo eine Balkenverschiebung katastrophal wäre.

Überprüfen Sie bei der Bewertung von Systemen die Eingriffstiefe des Steckverbinders und das Vorhandensein eines sekundären Haltemechanismus, bevor Sie eine Kaufentscheidung allein aufgrund des Preises treffen.

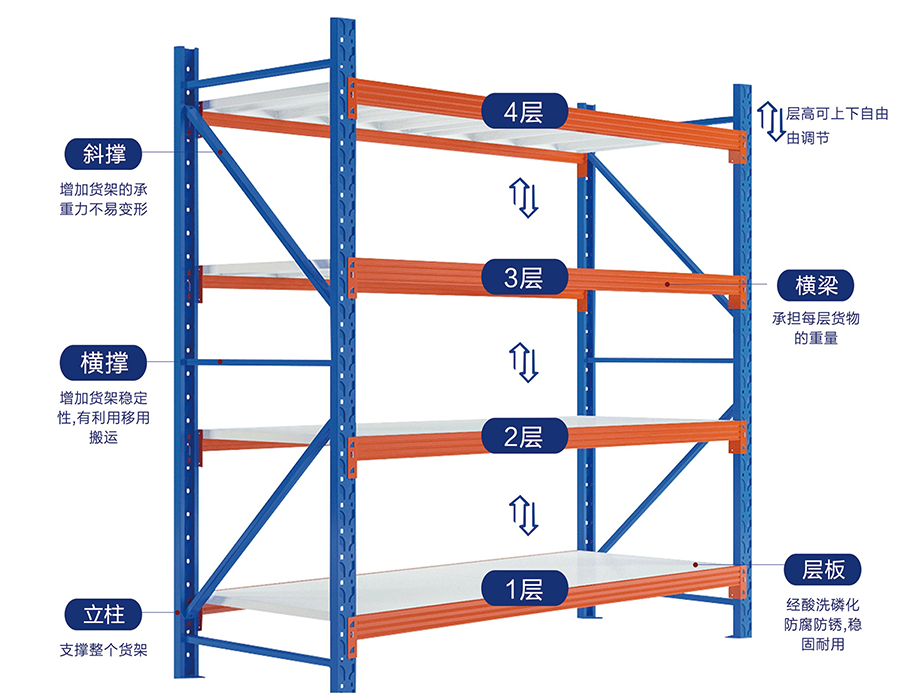

Verstellbarkeit der Säulenneigung und der Regalhöhe: Was das Datenblatt nicht verrät

Die meisten Steckregalprodukte werben mit einer Neigungsverstellbarkeit von 25 mm, doch diese Zahl erzählt nur einen Teil der Wahrheit. Der nutzbare Einstellbereich wird durch den Abstand zwischen der Oberseite des Balkens selbst und der Unterseite des darüber liegenden Regals begrenzt. In der Praxis bedeutet dies, dass die Tonhöhengranularität in den mittleren Zonen einer Strecke am wichtigsten ist und nicht oben oder unten, wo feste strukturelle Einschränkungen vorherrschen.

Ein praktisches Problem, das in Lagern mit gemischten Artikelarten auftritt, ist die „Halbteilungsfalle“: Wenn ein Kommissionierer Artikel mit einer Höhe von 210 mm lagern muss, die verfügbaren Abstände jedoch von 200 mm auf 225 mm springen, summieren sich die zusätzlichen 25 mm Totraum pro Regal in einem System mit 5 Etagen und 20 Fächern und führen zu einem erheblichen Verlust an nutzbarer vertikaler Lagerung. Einrichtungen, die vor der Regalinstallation eine ordnungsgemäße SKU-Höhenprüfung durchführen, erzielen routinemäßig eine um 15–25 % bessere vertikale Auslastung als Einrichtungen, die Standardkonfigurationen verwenden.

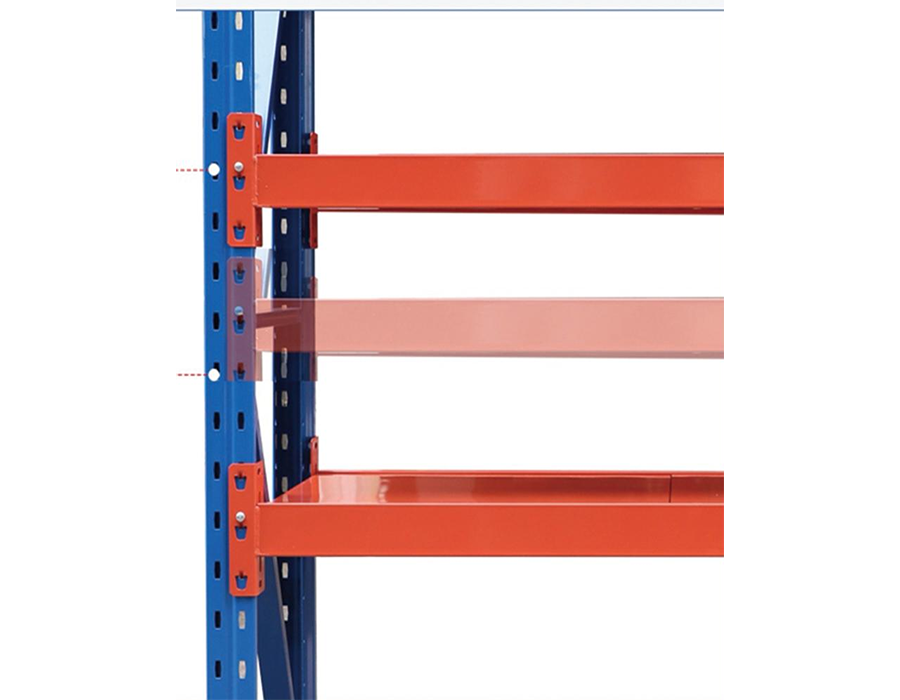

Wir konstruieren unsere aufrechten Säulen mit einem konsistenten Abstand von 50 mm bei Standardkonfigurationen. Kunden, die mit unserem technischen Team an der Projektanpassung arbeiten, können Säulen mit einem Abstand von 25 mm für Umgebungen mit gemischtem Lagerbestand anfordern – ein Detail, das sich in dichten Lagerszenarien schnell amortisiert.

Oberflächenbehandlungsoptionen und ihre tatsächlichen Leistungsunterschiede

Steckregale sind mit mehreren Oberflächenbehandlungen erhältlich und die Wahl hat direkte Auswirkungen auf die Lebensdauer, die Tragfähigkeit (aufgrund der Beschichtungsdicke) und die Umweltverträglichkeit.

Ein häufiger Fehler besteht darin, elektroverzinkte Regale für Einrichtungen zu verwenden, in denen der Boden abgewaschen wird oder die sich in der Nähe von Laderampentüren befinden. Die dünne Zinkschicht sättigt sich bei wiederholter Feuchtigkeitseinwirkung schnell, und innerhalb von 12 bis 18 Monaten tritt sichtbarer Rost auf – bei Nichtbeachtung der Feuchtigkeitsspezifikationen führt dies oft zum Erlöschen von Garantieansprüchen. Die Standardproduktionslinien von Huijian tragen als Basis eine Epoxid-Pulverbeschichtung mit einer Dicke von 60–80 µm auf. Für Kunden in den Bereichen Lebensmittelverarbeitung, Kühlkette oder Küstenlogistik stehen auch feuerverzinkte Optionen zur Verfügung.

Anforderungen an die Bodenverankerung für freistehende Regale im Vergleich zu an der Wand befestigten Schraubregalen

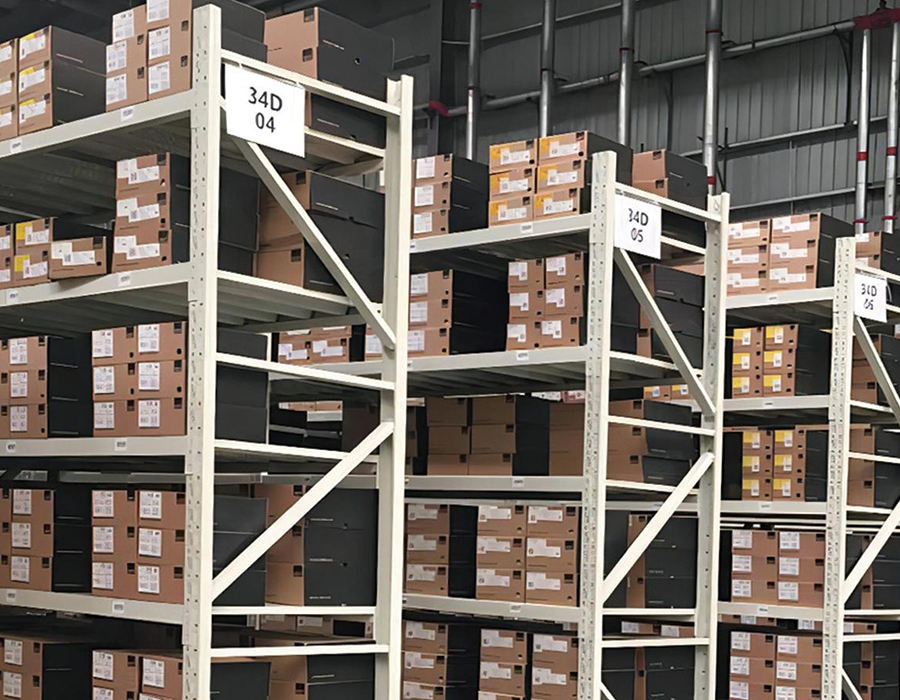

Industrielles Steckregal für leichte Beanspruchung wird häufig als freistehende Laufstrecke ohne Bodenverankerung eingesetzt – was in vielen Umgebungen mit geringem Risiko konform ist, in anderen jedoch zu einer Belastung wird. Die Entscheidungsmatrix ist differenzierter als nur die Prüfung, ob für die seismische Zoneneinteilung Anker erforderlich sind.

Wenn die Verankerung nicht verhandelbar ist

Regale mit einer Höhe von mehr als 2,4 m oder solche mit einem Höhen-zu-Tiefen-Verhältnis von mehr als 6:1 neigen grundsätzlich dazu, bei exzentrischer Belastung umzukippen – ein Szenario, das auftritt, wenn Kommissionierer ständig eine Seite eines Regals vor der anderen beladen. Die Physik ist hier einfach: Ein 2,4 m hohes Gerät mit 400 mm Tiefe hat ein Kippmoment, das durch eine einzelne 30 kg schwere Last, die einseitig an der oberen Regalkante angebracht wird, überschritten werden kann.

Überlegungen zur Wandbefestigung

Wandanker sind eine gängige Alternative zur Bodenverankerung, wenn die Bodenoberfläche zum Bohren ungeeignet ist (z. B. Doppelböden, membranbeschichtete Oberflächen). Wandanker sind jedoch nur wirksam, wenn die Wand selbst statisch ausreichend ist. Eine einschalige Trockenbauwand ist kein gültiger Ankerpunkt für eine belastete Regalreihe. Ingenieure, die Maueranker spezifizieren, sollten die Wandkonstruktion überprüfen und geeignete Hohlraumanker oder Durchgangsbolzen verwenden, sofern der Bolzenabstand dies zulässt.

Bodenausgleichsfüße und ihre Rolle bei der Lastübertragung

Viele steckbare Regalständer verfügen standardmäßig über verstellbare Nivellierfüße. Diese Füße gleichen nicht nur unebene Böden aus, sondern spielen auch eine entscheidende Rolle bei der Lastübertragung: Sie verteilen die Punktlast des Pfostens auf eine größere Kontaktfläche und verhindern so eine Spannungskonzentration auf weichen oder beschichteten Bodenoberflächen. Für Regale auf epoxidbeschichteten Lagerböden ist die Festlegung von Füßen mit einer Mindestgrundplattenfläche von 50 cm² eine praktische Richtlinie, um Beschichtungsschäden bei hoher Belastung zu vermeiden.

Zubehörintegration: Über das einfache Regaldeck hinaus

Ein gut spezifiziertes Steckregalsystem besteht selten nur aus Pfosten und flachen Böden. Das Zubehör-Ökosystem erweitert den Funktionsnutzen erheblich und sollte in der anfänglichen Spezifikationsphase evaluiert und nicht später nachgerüstet werden, da die Kompatibilität der aufrechten Steckplätze je nach Hersteller unterschiedlich ist und verschiedene Marken häufig zu Montageproblemen führen.

• Trennwände und Trennwände: Vertikale Trennwände, die in Regalböden eingelassen sind, ermöglichen die horizontale Unterteilung eines Fachs in Aufnahmeflächen. Bei der Kleinteilelagerung ist dies platzsparender als die Verwendung separater Behälter. Überprüfen Sie, ob die Trennwand am Balken oder am Deck befestigt wird – am Balken befestigte Trennwände sind stabiler, schränken aber die Neupositionierung des Decks ein.
• Terrassendielen aus Drahtgeflecht: Als Alternative zu massiven Stahldecks reduziert Drahtgeflecht die Staubansammlung, lässt Sprinklerwasser durch (wichtig für die Einhaltung der Brandbekämpfungsvorschriften) und verbessert die Sicht auf gelagerte Gegenstände. Die Belastungswerte für Drahtgeflechte sind in der Regel 10–15 % niedriger als bei gleichwertigen Massivdecks mit derselben Stärke.
• Etikettenhalter und Behälterschienen: Etikettenkanäle an der Vorderkante, die an der Kante des Balkens oder der Regalkante befestigt werden, erleichtern die Etikettierung der Artikel ohne Klebstoffrückstände. Überprüfen Sie bei der Umstellung auf Barcode- oder RFID-Scannen vor der Masseninstallation, ob die Tiefe des Etikettenhalters für das ausgewählte Etikettenformat geeignet ist.
• Reihenabstandshalter und Rückverbinder: Doppelreihige Konfigurationen mit gemeinsamen Pfosten verbessern die Stellflächeneffizienz im Vergleich zu zwei unabhängigen einreihigen Läufen um etwa 30 %. Der gemeinsame Pfosten muss für die kombinierte Belastung beider Reihen ausgelegt sein – eine Spezifikation, die bei der Umnutzung bestehender Regale in eine zweireihige Anordnung häufig übersehen wird.

Bei Huijian stellen wir eine vollständige Dokumentation der Zubehörkompatibilität für unsere Regalproduktlinien zur Verfügung, sodass Kunden von Anfang an integrierte Konfigurationen planen können, ohne bei der Installation auf Einbaubeschränkungen zu stoßen.

Standards für die Durchbiegung von Regalböden und deren Bewertung

Die Durchbiegung – die vertikale Biegung eines belasteten Regalträgers oder einer Deckplatte – ist einer der aussagekräftigsten Indikatoren für die Qualität eines Regals, wird jedoch in den Produktspezifikationen selten offengelegt. Der Branchenreferenzstandard für akzeptable Durchbiegung in Lagerregalen ist L/180, wobei L die Spannweite in Millimetern ist. Dies ermöglicht bei einer Spannweite von 900 mm eine maximale Mittelauslenkung von 5 mm bei voller Nennlast. Bei einer Spannweite von 1200 mm ermöglicht das gleiche Verhältnis 6,67 mm.

Warum ist das praktisch wichtig? Eine übermäßige Durchbiegung führt zu mehreren Kaskadenproblemen: Regalböden, die sich verbiegen, drücken Gegenstände in die Mitte, was zu instabilen Stapelbedingungen führt; Bei mehrstufigen Systemen kann die Durchbiegung unter dem oberen Regalboden dazu führen, dass der vertikale Abstand unter seinen Nennwert sinkt. und wiederholte Be- und Entladezyklen auf einem Regal, das regelmäßig seine Durchbiegungsgrenze erreicht, beschleunigen die Metallermüdung an den Verbindungspunkten zwischen Balken und Pfosten. Bei der Bewertung von Angeboten für Regale verrät die Frage der Lieferanten nach ihrem getesteten Durchbiegungswert bei 100 % Nennlast – und nicht nur nach der Nennlast selbst – viel mehr über die tatsächliche Qualität als nur Preisvergleiche.
