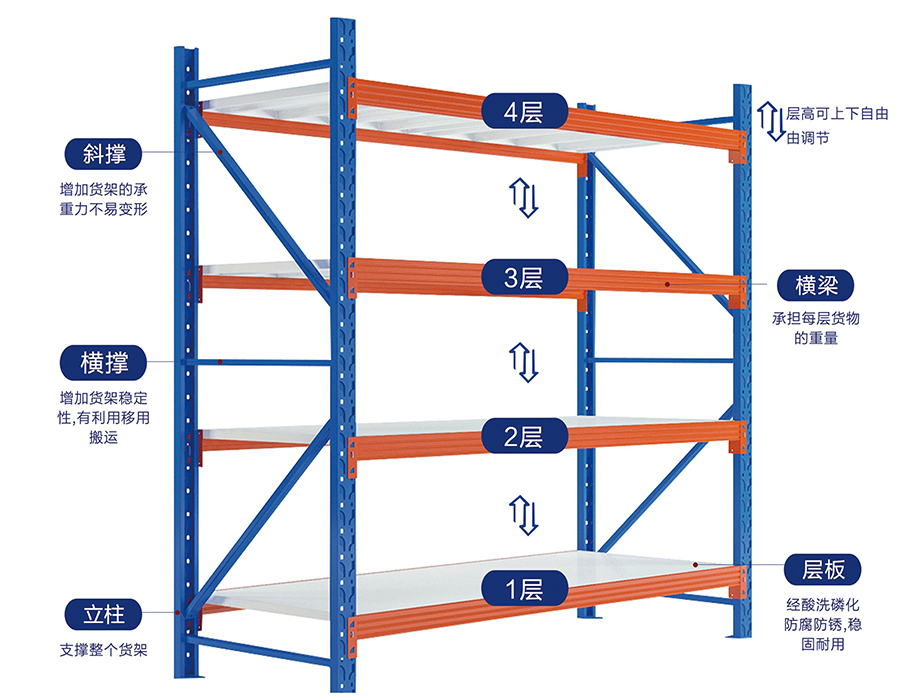

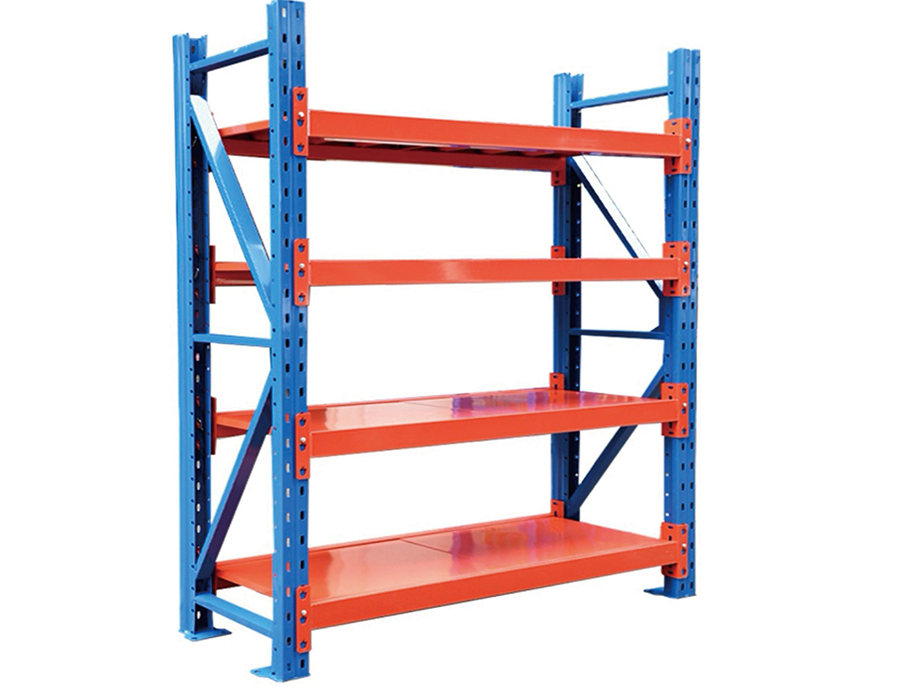

Steckregale für mittlere Beanspruchung (500–800 kg/Schicht)

Wie Stahlstärke und Profilform die Leistung von Regalen für mittlere Beanspruchung bestimmen

Steckregal für mittlere Beanspruchung stellt einen strukturell anspruchsvollen Mittelweg dar: Es muss Belastungen pro Regal bewältigen, die typischerweise zwischen 200 und 500 kg liegen, und dabei kosteneffizient und rekonfigurierbar bleiben. Die beiden Variablen, die bestimmen, ob eine Einheit diese Werte tatsächlich einhält, sind die Grundstahldicke und die kaltgewalzte Profilgeometrie des Trägers. Diese beiden Faktoren wirken zusammen: Eine dickere Stärke in einem flachen C-Profil wird schlechter abschneiden als eine etwas dünnere Stärke, die zu einem Profil mit geschlossenem Kasten oder Hutprofil geformt wird, da das Trägheitsmoment des Querschnitts – und nicht das Gewicht des Rohmaterials – den Biegewiderstand bestimmt.

In der Praxis werden mittelschwere Träger am häufigsten aus 1,5 mm, 1,8 mm oder 2,0 mm kaltgewalztem Stahl hergestellt. Der Sprung von 1,5 mm auf 2,0 mm erhöht das Trägergewicht um etwa 33 %, aber in Kombination mit einem optimierten Hutprofil kann die Tragfähigkeit bei gleichen Spannweiten um 50–70 % verbessert werden. Aus diesem Grund können zwei Regale mit ähnlichem Preis, aber unterschiedlicher Ausstattung im Einsatz sehr unterschiedliche Leistungen erbringen. Bei Huijian werden unsere mittelschweren Trägerprofile in unserem hauseigenen Forschungs- und Entwicklungszentrum entwickelt, um die Materialeffizienz mit der strukturellen Leistung in Einklang zu bringen – ein Unterschied, der deutlich wird, wenn man die Durchbiegungskurven und nicht nur die Nennlastzahlen vergleicht.

Die strukturelle Logik hinter den Perforationsmustern aufrechter Säulen

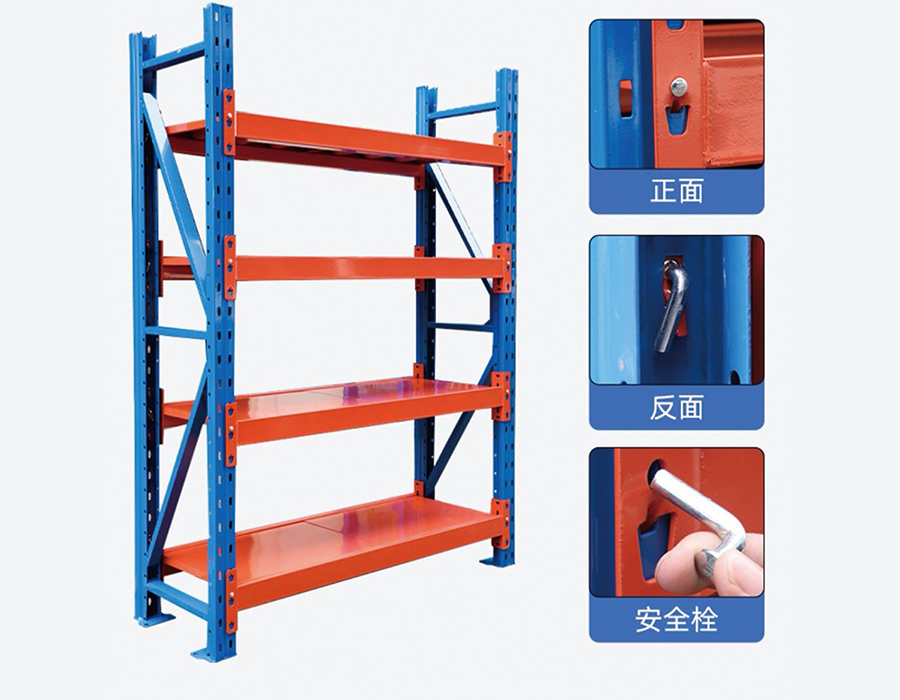

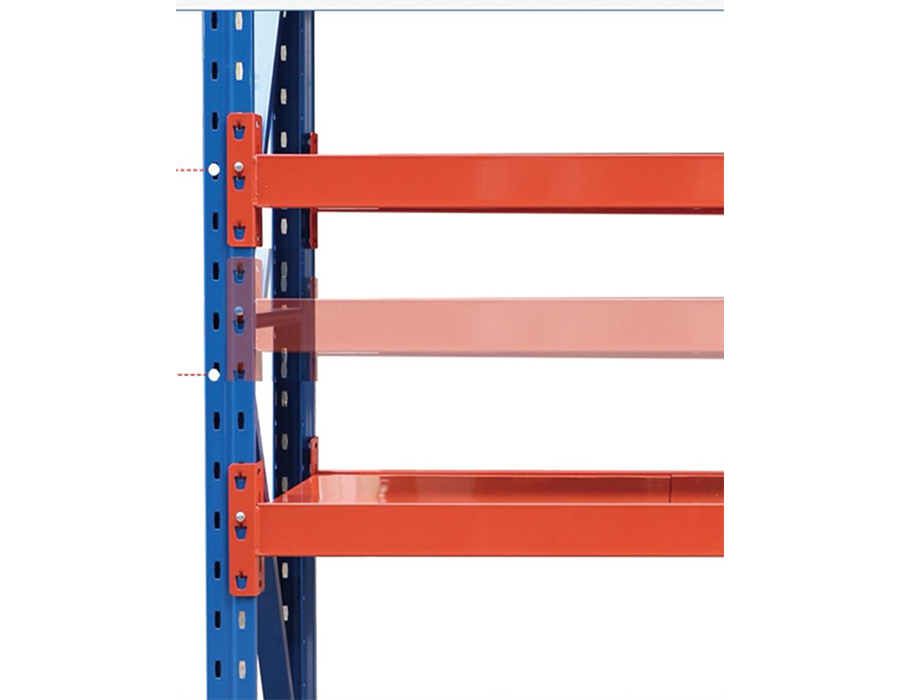

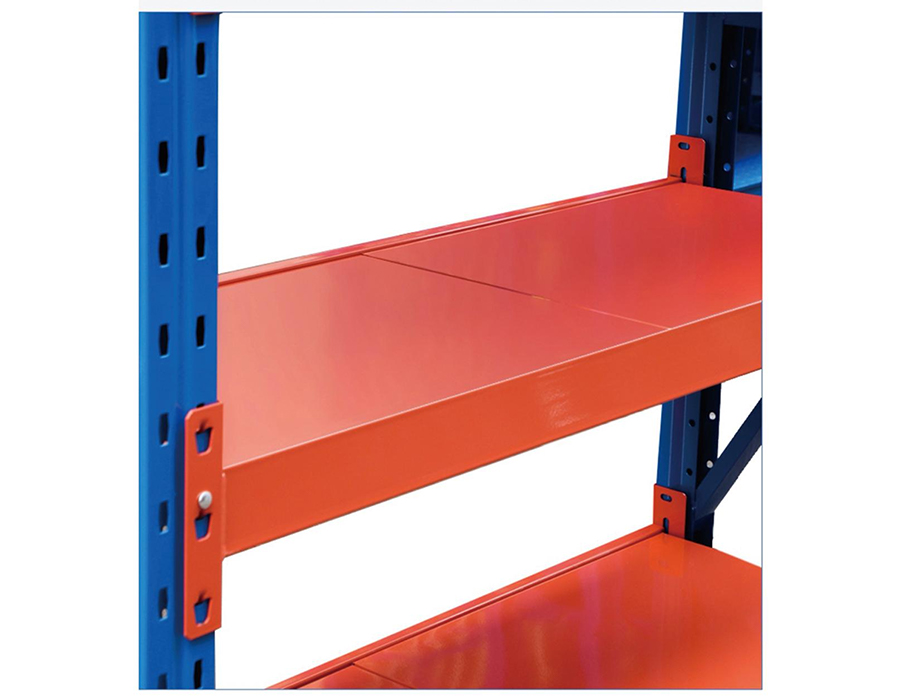

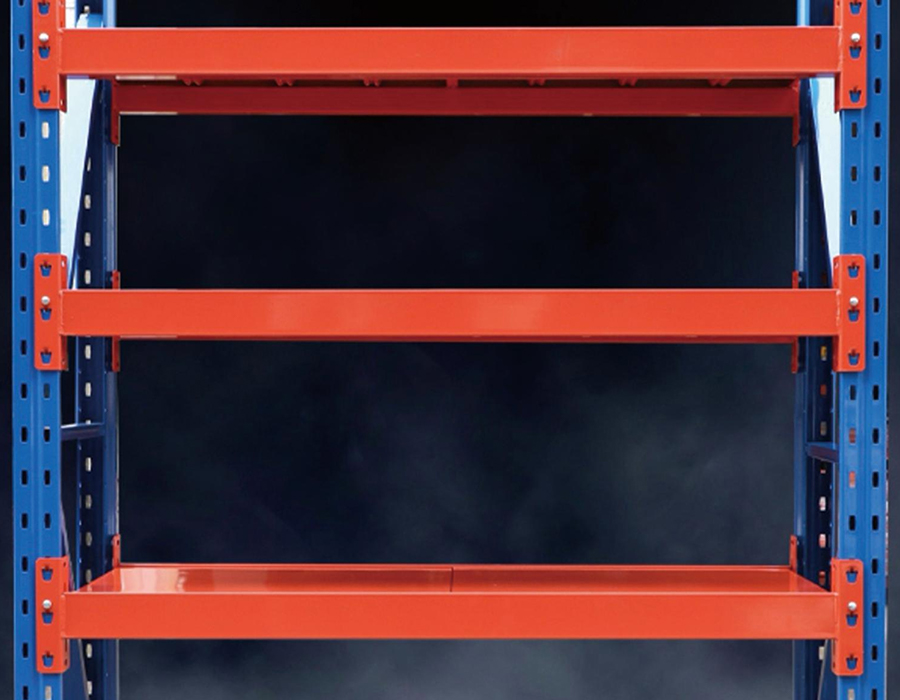

Die geschlitzte oder perforierte Standsäule ist das bestimmende Element von Steckregalen, doch das Perforationsmuster selbst wird bei der Beschaffung selten geprüft. Stützenperforationen erfüllen zwei Funktionen gleichzeitig: Sie stellen die Verbindungspunkte für Balkenverbinder bereit und sie verringern die Nettoquerschnittsfläche der Stütze, was sich direkt auf die Druckbelastbarkeit auswirkt. Diese beiden Ziele stehen im Spannungsfeld – mehr Perforationsschlitze bedeuten mehr Flexibilität, aber weniger Säulenfestigkeit.

Bei mittelschweren Ständern muss dieser Kompromiss sorgfältig gemeistert werden. Eine Säule mit Schlitzen im 50-mm-Abstand über die gesamte Höhe hat ein deutlich geringeres Nettowiderstandsmoment als eine Säule mit 50-mm-Abstand nur in der Mittelzone und massivem Stahl an der Ober- und Unterseite, wo die Druckspannungskonzentrationen ihren Höhepunkt erreichen. Hochwertige mittelschwere Säulen verfügen außerdem über geprägte Rippen oder Längsversteifungsfalten in der Säulenwand zwischen den Perforationsreihen, die die durch die Schlitze aufgehobene Torsionssteifigkeit wiederherstellen. Achten Sie bei der Bewertung aufrechter Säulen auf diese Versteifungsmerkmale, anstatt sich ausschließlich auf die angegebene Dicke zu verlassen.

Auch die Form des Säulenquerschnitts ist wichtig. Pfosten aus Vierkantrohren bieten einen ausgewogenen Widerstand in beiden horizontalen Achsen – nützlich bei zweireihigen Konfigurationen, bei denen seitliche Lasten aus zwei Richtungen eintreffen. Pfosten mit offener Rückseite oder C-Profil sparen Materialkosten, müssen jedoch stärker ausgesteift oder mit der Rückseite verbunden werden, um ein Verdrehen unter exzentrischen Belastungen zu verhindern. Für mittelschwere Anwendungen mit Fachlasten über 300 kg pro Ebene sind Vierkantrohrständer in der Regel die sicherere Ausführung.

Tragfähigkeitswerte: Statisch, dynamisch und UDL – was jeweils gemessen wird

Regalprodukte für mittlere Beanspruchung werden mit Tragfähigkeitswerten vermarktet, die nicht immer einheitlich von den Anbietern definiert werden. Für eine genaue Spezifikation ist es wichtig zu verstehen, was jeder Bewertungstyp misst.

In realen Lagerszenarien wird die UDL-Annahme fast nie erfüllt. Auf einem Regal gestapelte Kartons ruhen auf ihren Grundflächen – oft bedecken sie weniger als 60 % der Regalfläche – was zu einem deutlich schlechteren konzentrierten Lastprofil führt, als das UDL-Modell vorhersagt. Eine zuverlässige Faustregel besteht darin, einen 0,7-fachen Derating-Faktor auf die angegebene UDL-Kapazität anzuwenden, wenn die Grundfläche der gelagerten Waren kleiner als die Hälfte der Regalfläche ist.

Verstrebungskonfiguration und ihre Auswirkung auf die Systemstabilität in der Höhe

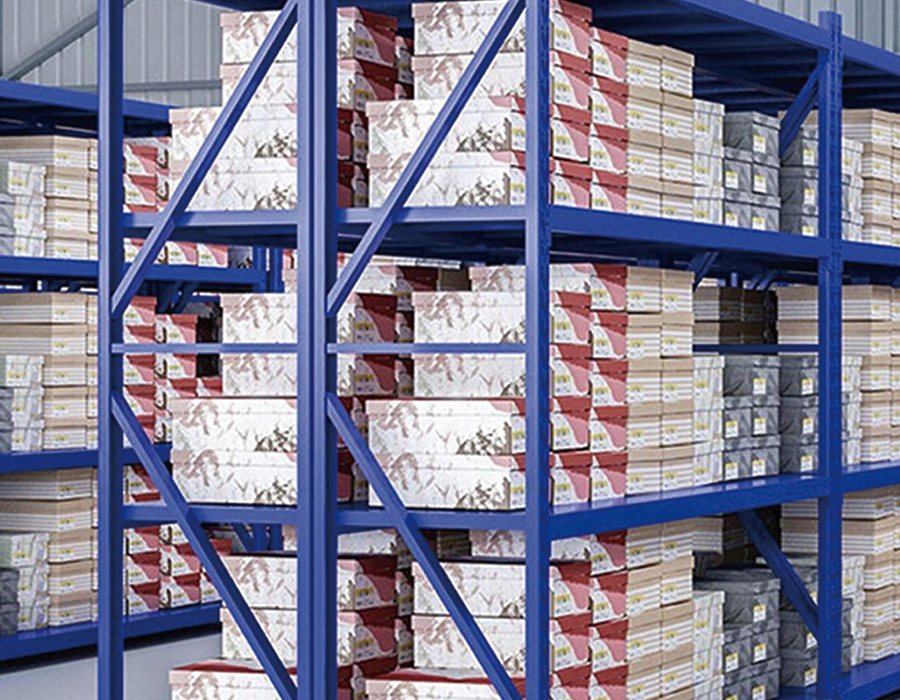

Mit zunehmender Höhe mittelschwerer Regalläufe – insbesondere über 2,0 m – wird die Aussteifungskonfiguration von einer praktischen Funktion zu einer strukturellen Notwendigkeit. Die meisten Steckregalsysteme basieren auf diagonalen oder horizontalen Rückenverstrebungen, um ein Verrutschen zu verhindern. Dabei handelt es sich um die Tendenz des Rahmens, sich unter horizontalen Kräften wie seitlicher Regalbelastung, unbeabsichtigten Stößen oder seismischen Aktivitäten parallel zu bewegen.

Rückwand vs. Kreuzstrebensysteme

Rückwände – typischerweise Drahtgeflecht oder perforierte Stahlbleche, die sich über die gesamte Rückseite eines Fachs erstrecken – sorgen für eine kontinuierliche Aussteifung und dienen gleichzeitig als Rücklaufsperre, um zu verhindern, dass Gegenstände von der Rückseite des Regals geschoben werden. Sie erhöhen die Regalfestigkeit erheblich, da sie über die gesamte Feldhöhe als Schermembran wirken. Der Nachteil besteht darin, dass sie den Zugang von hinten blockieren und das Gewicht erhöhen, was bei doppelseitigen Pick-Konfigurationen von Bedeutung ist. Kreuzstrebensysteme verwenden ein Paar diagonaler Stahlgurte, die hinten ein X-Muster bilden. Sie sind leichter, ermöglichen den Zugang von hinten und sind einfacher zu installieren, aber ihre Wirksamkeit der Aussteifung hängt entscheidend von der korrekten Spannung ab – eine lockere Querstrebe bietet fast keinen Widerstand gegen Verdrehen und ist ein häufiger Installationsfehler in der Praxis.

Endrahmenverstrebung bei langen Strecken

Bei Regalreihen mit mehr als sechs Feldern sollten an jedem vierten oder fünften Feld Zwischenaussteifungsrahmen eingesetzt werden, um eine fortschreitende Regalausbreitung zu verhindern. Ohne Zwischenrahmen kann eine seitliche Kraft, die an einem Ende einer langen Strecke wirkt, über die Verbindungen zwischen Balken und Pfosten übertragen werden und am anderen Ende zu einer akkumulierten Verschiebung führen – selbst wenn jedes einzelne Feld für sich genommen stabil erscheint. Dies ist ein Detail, auf das unser technisches Team bei Huijian in Layoutempfehlungen für Kunden, die große Auflagen in Hochregalkonfigurationen für mittlere Beanspruchung spezifizieren, ausdrücklich eingeht.

Überlegungen zur Kompatibilität beim Mischen von Regalkomponenten über Generationen oder Lieferanten hinweg

Lagerbetreiber stehen häufig vor der Entscheidung, neue Regalfelder zu einer bestehenden Installation eines anderen Lieferanten hinzuzufügen oder Komponenten zu integrieren, die in anderen Jahren gekauft wurden, wenn ein Hersteller seine Produktpalette aktualisiert hat. Beide Szenarien bergen Kompatibilitätsrisiken, die bis zum Installationstag unterschätzt werden.

• Schlitzteilung und Geometrie: Selbst wenn zwei Regalsysteme beide mit Pfosten im 50-mm-Abstand ausgestattet sind, variieren die tatsächlichen Schlitzabmessungen – Breite, Höhe und Tiefe des Hakeneingriffs – je nach Hersteller. Ein Balkenverbinder, der richtig zu sitzen scheint, hat möglicherweise 2–3 mm weniger Eingriffstiefe als vorgesehen, was den Auszugswiderstand bei Auftriebskräften unverhältnismäßig stark verringert.
• Abmessungen des Säulenquerschnitts: Quadratrohrständer verschiedener Hersteller haben möglicherweise die Nennbezeichnung 60×60 mm oder 80×80 mm, unterscheiden sich jedoch in den tatsächlichen Außenabmessungen, der Wandstärke und dem Eckradius. Dies wirkt sich darauf aus, ob gemeinsam genutzte Reihenabstandshalter, Querstreben und Fußplatten eines Systems korrekt in das andere passen.
• Balkentiefe und Deckdicke: Beim Mischen von Trägern aus verschiedenen Systemen kann die resultierende Regalbodenoberflächenhöhe innerhalb eines Laufs inkonsistent sein, was zu Stolperfallen für Kommissionierer und mechanische Handhabungsgeräte führt. Dies bedeutet auch, dass Zubehörteile wie Trennwände und Behälterschienen, die für eine Balkentiefe ausgelegt sind, nicht richtig auf der anderen passen.
• Wechselwirkungen mit Oberflächenbeschichtungen: Galvanische Korrosion kann auftreten, wenn unterschiedliche Metalloberflächenbehandlungen in feuchten Umgebungen miteinander in Kontakt kommen. Das Mischen von feuerverzinkten Pfosten mit pulverbeschichteten Trägern stellt im Allgemeinen ein geringes Risiko dar, aber die Kombination von Aluminiumzubehör mit verzinktem Stahl in Umgebungen mit salzhaltiger Luft erfordert isolierende Unterlegscheiben oder kompatible Beschichtungen.

Der sicherste Ansatz bei der Erweiterung einer bestehenden Installation besteht darin, vom Originalhersteller zu beziehen und die gleiche Produktgeneration anzugeben. Wo dies nicht möglich ist, ist ein mechanischer Probeeinbau repräsentativer Komponenten vor der Großbestellung ein minimaler, aber wesentlicher Überprüfungsschritt.

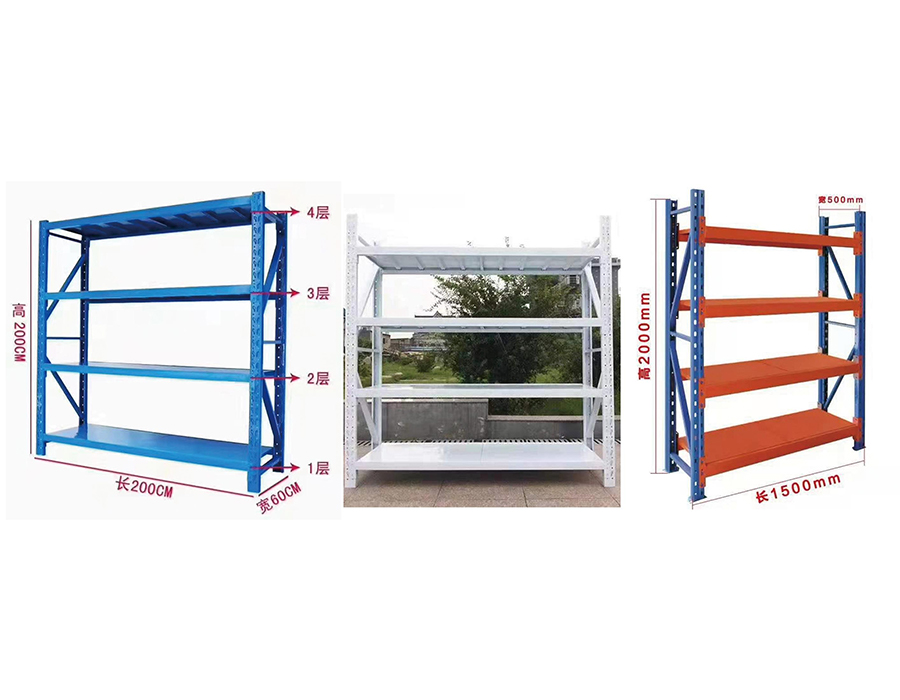

Optimierung der Feldbreite und -tiefe für palettenkompatible Lagerung mittlerer Beanspruchung

Industrielle Steckregale für mittlere Beanspruchung wird häufig in Hybridumgebungen eingesetzt, in denen Standardpaletten oder Halbpaletten neben losen Kartons gelagert werden. In diesen Fällen müssen die nominalen Feldabmessungen sorgfältig an die Paletten-Fußabdrucknormen angepasst werden, um Platzverschwendung oder unsichere Überhänge zu vermeiden.

Standard-Europaletten (1200 x 800 mm) und GMA-Paletten (1219 x 1016 mm) haben unterschiedliche Grundflächen, und eine für die eine Palette dimensionierte Halle passt nicht optimal zur anderen. Für die Lagerung von Europaletten in mittelschweren Regalen sorgt eine Trägerspannweite von 1300 mm und eine Regaltiefe von 850 mm für einen Abstandspuffer von 50 mm auf jeder Seite – ausreichend, um Trägerkontakt bei normaler Platzierung zu vermeiden, aber nicht so groß, dass eine erhebliche seitliche Bewegung der Palette möglich ist. Für GMA-Paletten sind eine Spannweite von 1400 mm und eine Tiefe von 1100 mm geeignetere Mindestwerte.

Die Regaltiefe bestimmt auch, ob eine zweite Palettenreihe von vorne nach hinten ohne eine spezielle Tieflagerkonfiguration gelagert werden kann. Für die Lagerung von Paletten mit doppelter Tiefe in mittelschweren Regalen sind Tiefen von 1700 mm oder mehr erforderlich, was in der Regel einen mittleren Stützbalken erfordert, um eine Durchbiegung in der Mitte der Spannweite auf der unteren Regalebene zu verhindern, wo die kombinierten Palettenlasten 600 kg überschreiten können. Dieser Mittelträger erhöht die Kosten, ist aber hinsichtlich der strukturellen Integrität bei diesen Lasten und Spannweiten nicht verhandelbar.

Erdbeben- und Schlagfestigkeit: Wie mittelschwere Regale in Risikozonen bewertet werden sollten

In Regionen mit mäßiger seismischer Aktivität – eine Kategorie, die große Teile Ost- und Südchinas umfasst – erfordern mittelschwere Regalsysteme eine Bewertung, die über die standardmäßigen statischen Belastungswerte hinausgeht. Seismische Kräfte wirken horizontal auf den Regalinhalt, und die durch schwere Güter auf den oberen Regalen erzeugten Trägheitslasten können bei einer Bodenbeschleunigung den seitlichen Widerstand standardmäßiger schraubenloser Verbindungssysteme übersteigen.

Die wichtigsten zu bewertenden Parameter sind die Basisscherfestigkeit des Systems, also die gesamte horizontale Kraft, der das Regal standhalten kann, bevor sich der Rahmen verschiebt, und die Auszugsfestigkeit des Verbindungsstücks unter kombinierter vertikaler und seitlicher Belastung. Standardmäßige mittelschwere Trägerverbinder werden unter rein vertikalen Belastungsbedingungen getestet. Unter kombinierter Belastung – wie sie bei Erdbeben oder Aufprallszenarien auftritt – nimmt die effektive Eingriffstiefe ab und der Verbinder wird an der Hakenstelle einer Rotationsbeanspruchung ausgesetzt. Systeme mit sekundären Sicherungsstiften oder angeschweißten Clipverstärkungen schneiden unter diesen Bedingungen deutlich besser ab.

• Bodenverankerung: In erdbebengefährdeten Gebieten sollten alle mittelschweren Regale über 1,8 m Höhe am Boden verankert werden, unabhängig von der Standfestigkeit unter statischer Belastung. Spreizdübel in Beton mit einem Mindestdurchmesser M10 und einer Einbindetiefe von 80 mm sind typische Spezifikationen für mittelschwere Installationen.
• Reduzierte Top-Regal-Beladung: Die Lagerung schwerster Güter auf niedrigeren Regalen ist gängige Praxis, aber in seismischen Kontexten hat sie eine strukturelle Grundlage, die über die Stabilität hinausgeht: Ein niedrigerer Schwerpunkt verringert direkt das Kippmoment bei horizontaler Beschleunigung. Eine Reduzierung der Oberlastlast um 20 % kann das Kippmoment je nach Rahmenhöhe-zu-Tiefe-Verhältnis um einen unverhältnismäßig größeren Betrag reduzieren.
• Bindungen zwischen den Reihen: Zweireihige mittelschwere Läufe sollten mit Verbindungsträgern zwischen den Reihen an der Oberseite des Rahmens verbunden werden. Diese verhindern, dass sich die beiden Reihen unabhängig voneinander in entgegengesetzte Richtungen bewegen – eine Fehlerart, die als „Scherenverstellung“ bezeichnet wird – was zum Einsturz des Rahmens führen kann, selbst wenn jede einzelne Reihe die seitliche Kraft unabhängig überstanden hätte.

Wir beziehen seismische Leistungsaspekte in unsere mittelschweren Produktspezifikationen ein, und Kunden in Zonen mit höherem Risiko werden gebeten, sich frühzeitig in der Projektplanungsphase an unser Ingenieurteam zu wenden, um sicherzustellen, dass entsprechende Konfigurationsempfehlungen von Anfang an in das Layout integriert werden.
