Wie eindeutige Höhenbeschränkungen jede Entscheidung für Mezzanine-Regale bestimmen sollten

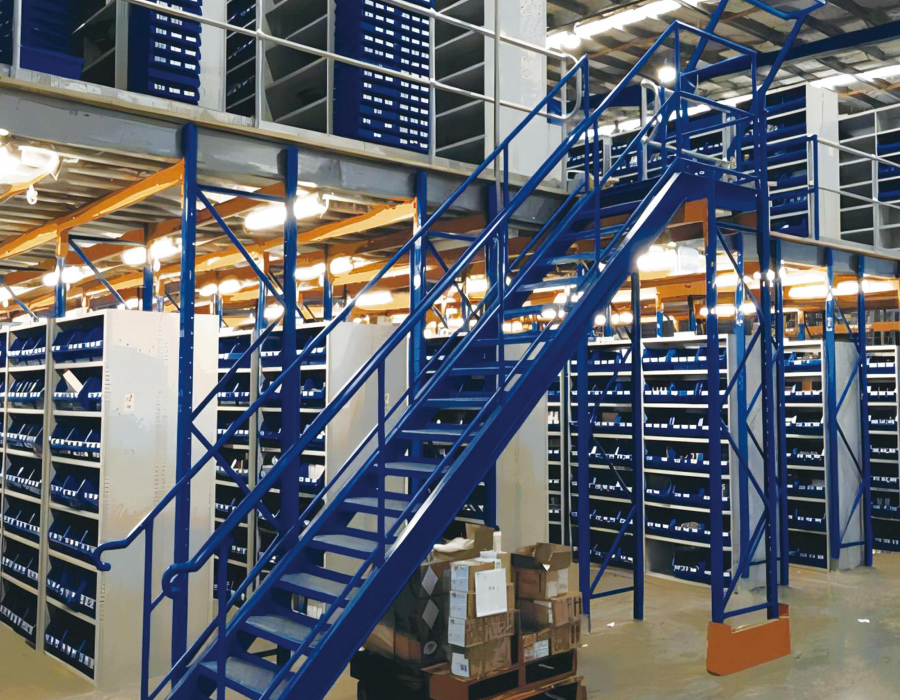

Die lichte Innenhöhe – die nutzbare vertikale Abmessung vom fertigen Boden bis zum niedrigsten darüber liegenden Hindernis – ist der Parameter mit der größten Einschränkung überhaupt Mezzanine-Regale Allerdings wird es häufig nur an einem oder zwei Punkten im Gebäude gemessen und nicht systematisch über die gesamte Installationsfläche abgebildet. Dachkonstruktionen, HVAC-Leitungen, Feuerlöschleitungen, Beleuchtungskörper und Kranbahnträger führen alle zu lokalen Höhenbeschränkungen, die deutlich unter der in der Bauspezifikation angegebenen nominalen lichten Höhe liegen können. Die Installation eines Regalsystems mit Stahlplattform-Mezzanine in einem Lagerhaus ohne eine umfassende Untersuchung der Überkopfhindernisse führt regelmäßig zu strukturellen Konflikten, die erst während der Installation entdeckt werden und eine kostspielige Umleitung der Träger oder eine Reduzierung der Mezzanin-Höhe erforderlich machen.

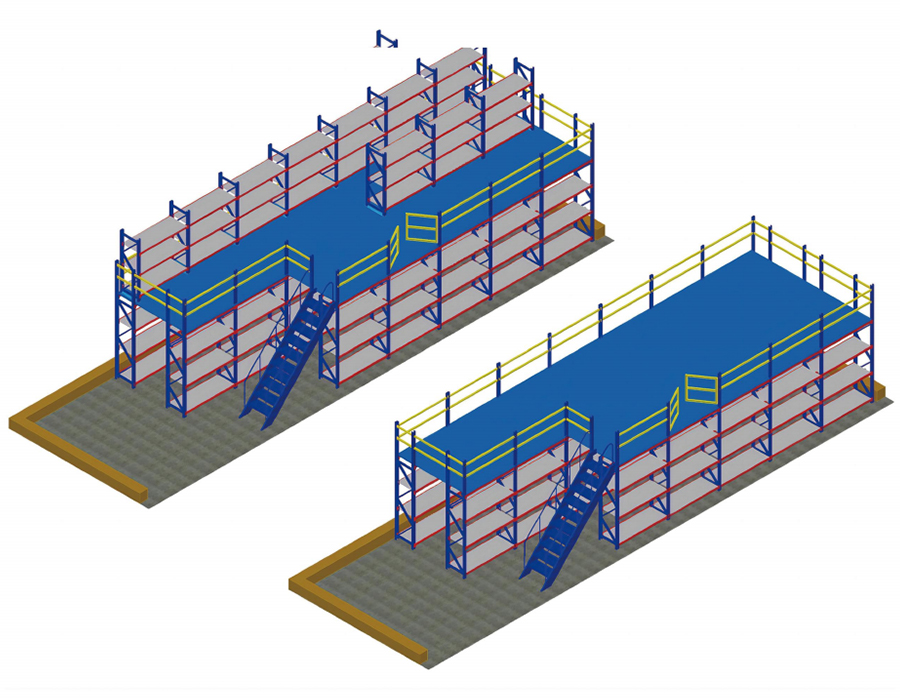

Die Berechnung der minimalen lichten Höhe für ein zweistöckiges Gebäude Mezzanine-Regale system muss gleichzeitig alle folgenden Anforderungen erfüllen: die im Erdgeschoss unter dem Zwischengeschoss erforderliche lichte Durchfahrtshöhe (normalerweise 2.400–2.700 mm für den Personalzugang mit Materialtransportgeräten); die strukturelle Tiefe des Zwischengeschosses selbst, einschließlich Hauptträger, Nebenträger und Belag (typischerweise 250–450 mm, abhängig von Spannweite und Belastung); die lichte Durchfahrtshöhe, die auf der Ebene des Zwischengeschosses erforderlich ist (wiederum mindestens 2.400–2.700 mm, mehr, wenn Regale oder Hochregale über dem Zwischengeschoss installiert werden); und Feuerlöschabstandsanforderungen, die in vielen Gerichtsbarkeiten einen Mindestabstand zwischen der Oberseite des Lagers und den Sprinklerablenkern von 450–600 mm vorschreiben. Durch das Hinzufügen dieser Schichten ergibt sich häufig eine lichte Mindesthöhe des Gebäudes von 6,5 bis 7,5 m für ein funktionierendes Zwischengeschoss-Regalsystem mit zwei Ebenen, wodurch viele ältere Lagergebäude ohne wesentliche bauliche Veränderungen nicht in Betracht gezogen werden können.

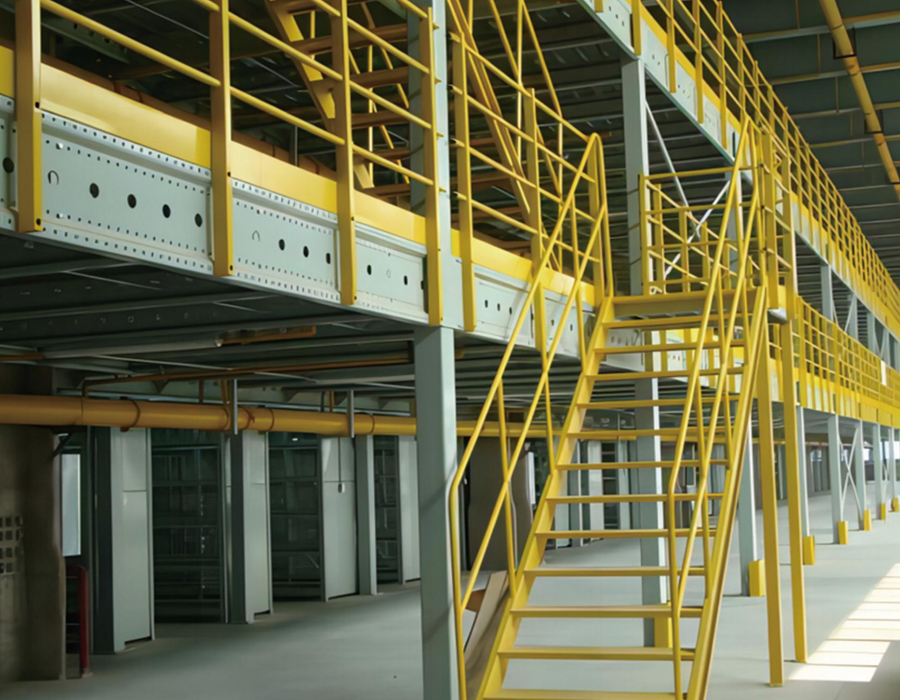

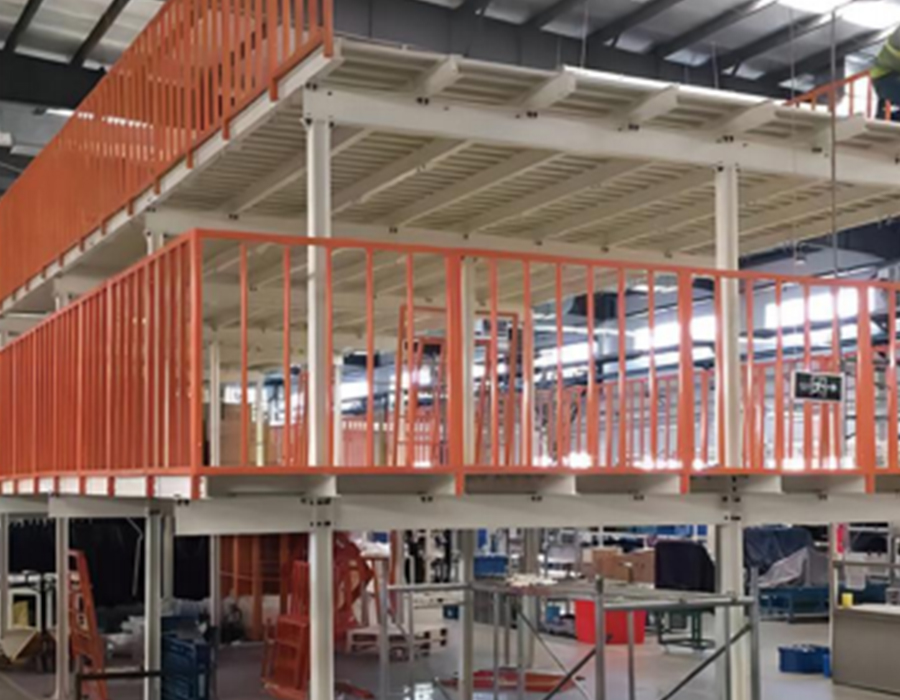

Bei grenzwertigen Gebäudehöhen ist die Reduzierung der Bautiefe des Zwischengeschosses der wichtigste Hebel. Durch die Umstellung von der herkömmlichen I-Träger-Primärstruktur auf zellulare Träger – Stahlträger mit kreisförmigen oder sechseckigen Stegöffnungen – können Leitungen wie Sprinklerrohre und elektrische Leitungen durch den Trägersteg und nicht darunter geführt werden, wodurch 150–300 mm Strukturtiefe wiederhergestellt werden, ohne dass die Tragfähigkeit des Trägers verringert wird. Diese einzige Designänderung kann dazu führen, dass ein marginales Gebäude für die Installation eines kompletten Mezzanine-Regalsystems geeignet ist.

Säulenraster-Layout und seine kaskadierende Wirkung auf den Betrieb im Erdgeschoss

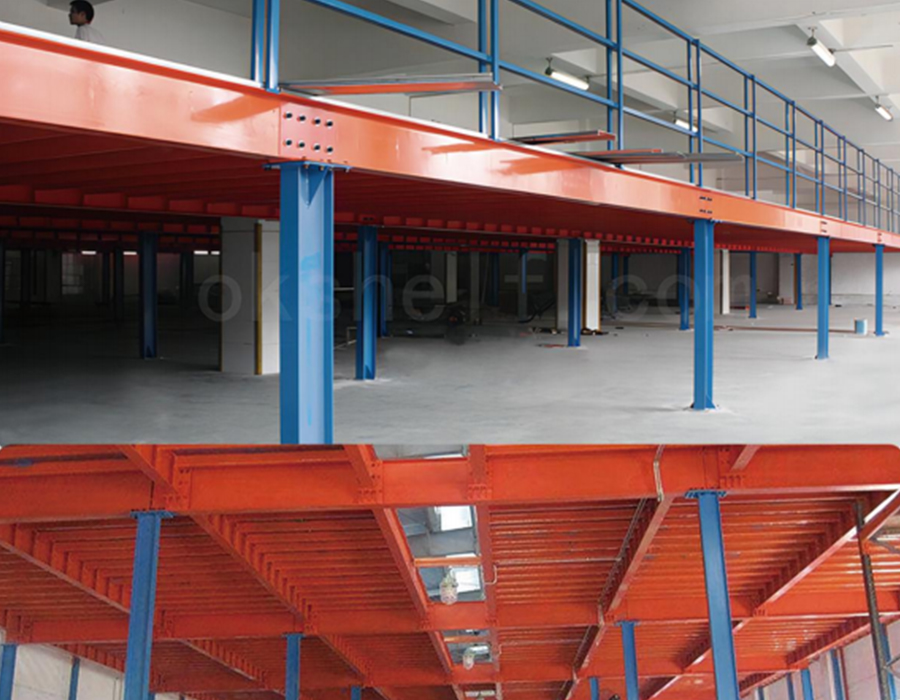

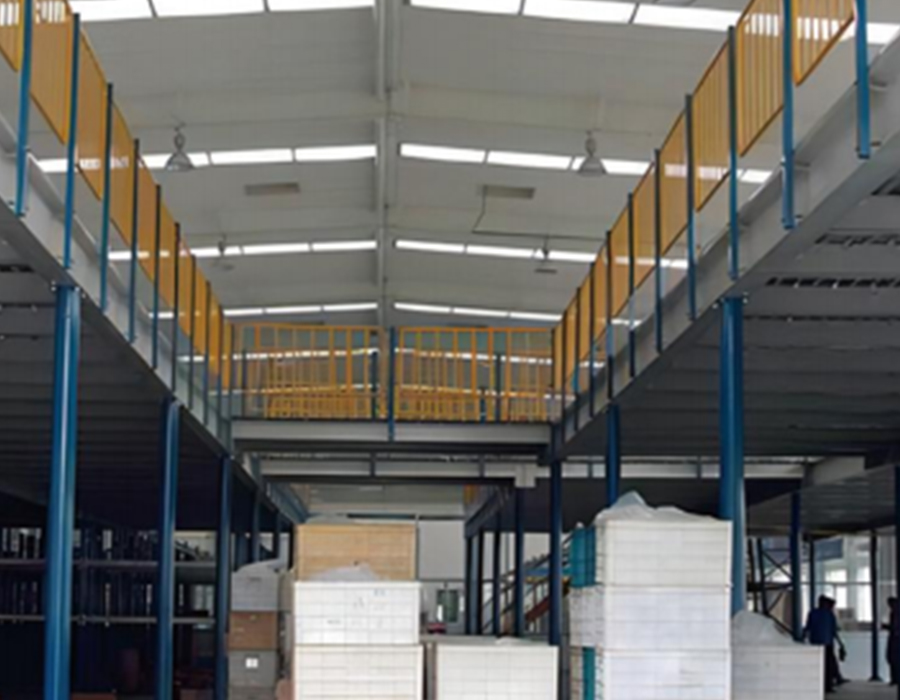

Das Stützenraster eines Regalsystems mit Stahlplattform im Zwischengeschoss eines Lagerhauses ist nicht nur eine strukturelle Frage – es ist eine räumliche Planungsentscheidung, die dauerhaft darüber entscheidet, wie der Erdgeschossbereich unter dem Zwischengeschoss während der Lebensdauer der Anlage genutzt werden kann. Säulen, die ohne Rücksicht auf den Materialfluss im Erdgeschoss, die Anordnung der Regalgänge oder die Wenderadien der Geräte platziert werden, erzeugen Hindernisse, die den Nutzen im Erdgeschoss weitaus stärker beeinträchtigen als die physische Grundfläche der Säulen selbst.

Eine in der Mitte eines geplanten Gabelstaplergangs positionierte Säule blockiert nicht nur diesen Gang – sie erzwingt auch eine Gangverlagerung, die benachbarte Lagerfächer komprimieren, die Länge der Regalreihe verringern oder tote Zonen in der Eckgeometrie um die Säule herum erzeugen kann, die für Standardpalettenregale zu schmal, aber zu breit sind, um sie leer zu lassen. Der kumulative Effekt einer schlechten Säulenplatzierung im Erdgeschossbereich kann die nutzbaren Regalpositionen um 15–25 % reduzieren, verglichen mit einer Anordnung, bei der das Säulenraster von Anfang an auf die Regalanordnung abgestimmt war.

Der praktische Planungsansatz besteht darin, zunächst die Regal- und Ganganordnung im Erdgeschoss festzulegen und dann das Stützenraster im Zwischengeschoss zu definieren, um die Stützenmittellinien an den Regalständerreihen und nicht an den Regalgangmitten auszurichten. Dies bedeutet, dass die Säulen zwischen Lagerpositionen und nicht innerhalb der Gänge liegen, wodurch die Auswirkungen auf den Betrieb minimiert werden. In den meisten Standard-Palettenregalkonfigurationen mit 2.700 mm Feldbreite und 3.500 mm breiten Gängen ist ein Säulenraster von etwa 5.400 mm (zwei Feldbreiten) in Lagerrichtung und 8.000–10.000 mm in Gangrichtung praktikabel. Gitter mit einer Breite von mehr als 10.000 mm erfordern deutlich tiefere Primärträger, um die Durchbiegung unter den Lasten des Zwischengeschosses zu kontrollieren, wodurch die Strukturtiefe zunimmt und die Bauhöhe verloren geht.

Materialauswahl für Terrassendielen: Strukturelle und betriebliche Kompromisse bei gängigen Optionen

Die Terrassenschicht von a Mezzanine-Regalsystem – die Oberfläche, die auf der sekundären Balkenstruktur sitzt und die nutzbare Plattform bildet – wird aus mehreren konkurrierenden Materialien spezifiziert, jedes mit unterschiedlichen strukturellen, betrieblichen und Wartungseigenschaften. Die Wahl ist selten einfach, da die maßgeblichen Anforderungen zwischen der Bodenfläche des Zwischengeschosses (wo das Personal läuft und die Geräte arbeiten) und den darüber installierten Regalen (die eine flache, lastverteilende Basis erfordern) unterschiedlich sind.

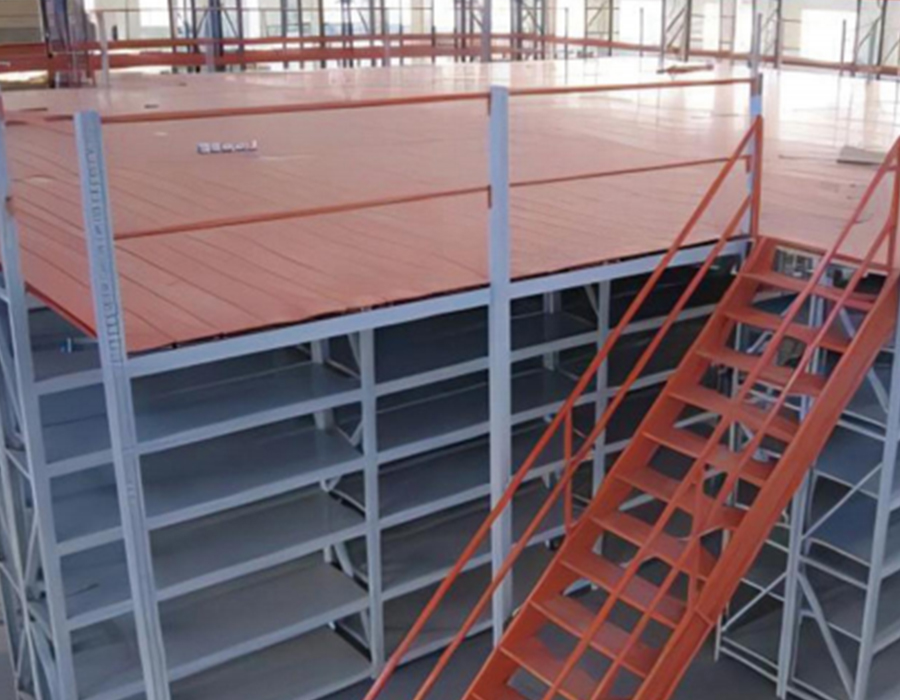

Kunstharzgebundene Spanplatten sind die gebräuchlichste Deckbelagsspezifikation für Mezzanine-Regalsysteme, die für manuelle Kommissioniervorgänge vorgesehen sind, vor allem weil ihr dicker Querschnitt die Punktlasten von den Regalbeinen über eine größere Kontaktfläche verteilt und eine ruhige, rutschfeste Lauffläche bietet. Die entscheidende Installationsanforderung besteht darin, dass RBPB-Paneele an allen vier Kanten vollständig abgestützt sein müssen – eine nicht unterstützte Überbrückung zwischen sekundären Trägern in der Mitte des Paneels führt bei wiederholter dynamischer Belastung zu einer fortschreitenden Delaminierung. In Umgebungen mit jeglicher Feuchtigkeitseinwirkung – einschließlich Vorräumen von Kühlhäusern und Laderampenbereichen mit hoher Luftfeuchtigkeit – ist phenolbeschichtetes RBPB oder Stahlblech die geeignete Spezifikation, da Standard-RBPB an den Kanten aufquillt und innerhalb von 12–18 Monaten nach regelmäßigem Feuchtigkeitskontakt seine strukturelle Integrität verliert.

Brandschutzanforderungen und wie sie sich auf die Anordnung der Zwischengeschossregale auswirken

Ein Lagerregalsystem mit Mezzanine-Stahlplattform verändert das Brandrisikoprofil des Gebäudes, in dem es sich befindet, grundlegend, und die Anforderungen der Brandschutzbehörde an Abschottung, Unterdrückung und Flucht sind häufig die einschränkendsten regulatorischen Faktoren bei der Konstruktion von Mezzaninen – bei vielen Projekten sogar noch mehr als die strukturelle Belastung oder die Gebäudehöhe. Das Verständnis dieser Anforderungen vor Abschluss des Layoutentwurfs verhindert das Szenario, in dem ein strukturell einwandfreier Mezzanine-Entwurf eine umfassende Neukonfiguration erfordert, um die Brandschutzvorschriften zu erfüllen.

Das Kernproblem besteht darin, dass ein Zwischengeschoss darunter einen geschlossenen Raum schafft, der sich wie ein separater Brandabschnitt verhält, unabhängig davon, ob er physisch von Wänden umgeben ist. Die meisten Bauvorschriften und Interpretationen der Brandschutzbehörden behandeln die Unterseite des Zwischengeschosses als Decke, die entweder einer bestimmten Brandschutznorm entsprechen oder darunter mit einer Sprinklerabdeckung versehen sein muss, als wäre es ein geschlossener Raum. In der Praxis bedeutet dies, dass die Installation eines Mezzanine-Regalsystems in einem Gebäude mit einer vorhandenen Sprinkleranlage auf Dachebene fast immer die Installation zusätzlicher Sprinklerköpfe im Bereich unterhalb des Mezzanins und häufig eine weitere Sprinklerschicht auf oder direkt unter der Oberfläche des Mezzanine-Decks erfordert, um den darüber liegenden Boden zu schützen.

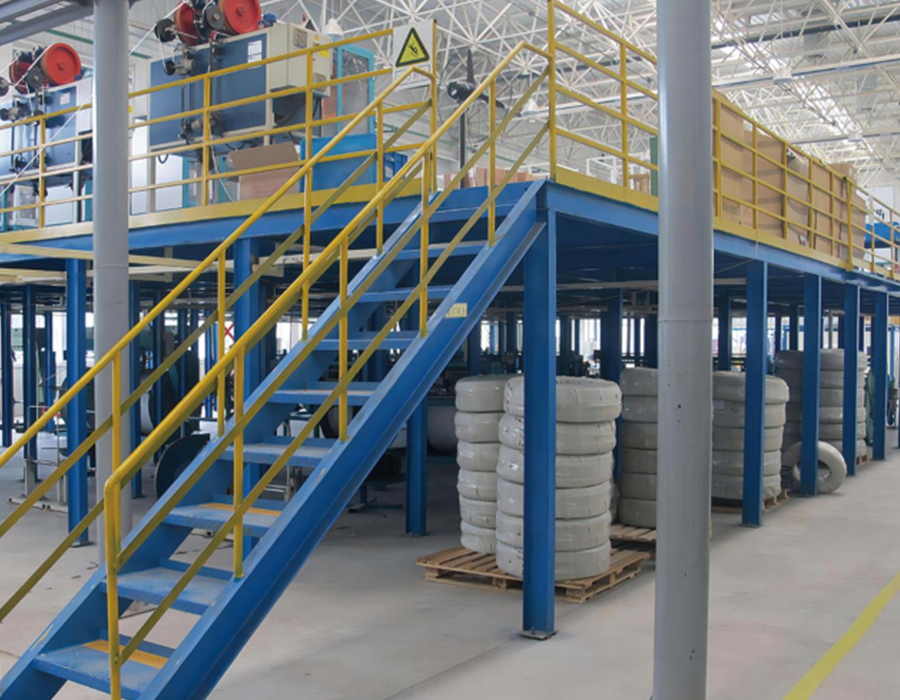

Ausgangsanforderungen erlegen zusätzliche Layoutbeschränkungen auf. Die meisten Brandschutzbestimmungen verlangen zwei unabhängige Fluchtmöglichkeiten aus jedem Zwischengeschoss, in dem sich regelmäßig Personal aufhält, wobei die maximale Entfernung zu einer Treppe je nach Gerichtsbarkeit und Belegungsklassifizierung 18–45 Meter beträgt. Bei großen Mezzanine-Regalinstallationen erfordert dies häufig zwei Treppen, die so positioniert sind, dass sie gegenüberliegende Enden der Plattform bedienen, was Mezzanine-Bodenfläche beansprucht und entsprechende Öffnungen durch die Mezzanine-Deckstruktur erfordert, die gerahmt und kantengeschützt sein müssen. Bei der nachträglichen Planung der Treppenstandorte – nachdem die Regalanordnung festgelegt wurde – kommt es regelmäßig dazu, dass Treppen mit Regalfeldern in Konflikt geraten oder die erforderliche Reichweite ohne eine dritte Treppe nicht erreicht werden kann.

Verkehrslastspezifikation für Mezzanine-Regale: Was der Designwert tatsächlich abdeckt

Die konstruktive Nutzlast für ein Zwischengeschoss-Regalsystem – typischerweise ausgedrückt in kN/m² oder Tonnen pro Quadratmeter – ist die Spezifikation, die in Lieferantenvorschlägen am häufigsten genannt wird, aber auch die Zahl, die von Käufern am häufigsten falsch interpretiert wird. Bei der Nutzlast handelt es sich um eine Annahme einer gleichmäßig verteilten Last (UDL), die für strukturelle Entwurfszwecke über die gesamte Fläche des Zwischengeschosses angewendet wird. Es stellt nicht die maximale Last dar, die an einem einzelnen Punkt platziert werden kann, und es berücksichtigt nicht dynamische Effekte durch bewegliche Geräte oder konzentrierte Lasten von Regalbeinen.

Ein auf 5 kN/m² (ungefähr 500 kg pro Quadratmeter) ausgelegtes Zwischengeschoss bedeutet nicht, dass jeder Quadratmeter gleichzeitig 500 kg Regale und 500 kg Produkt tragen kann – die Zahl von 5 kN/m² ist die kombinierte Toleranz für Struktur, Lagerung und Belegung. Darüber hinaus ist die in der UDL-Berechnung angenommene Verteilung gleichmäßig, Regalsysteme konzentrieren die Last jedoch auf die Basispunkte der Beine. Ein Standard-Langspannregal mit einer Grundfläche von 2.400 mm × 600 mm und einer Tragfähigkeit von 1.500 kg konzentriert diese Last auf vier Grundplattenkontakte mit jeweils einer Kontaktfläche von vielleicht 60 mm × 60 mm. Der örtliche Bodendruck an jedem Kontaktpunkt kann das Zehn- bis Fünfzehnfache des Nenn-UDL betragen, was bedeutet, dass die Terrassendielen und die sekundäre Balkenstruktur zusätzlich zur globalen UDL-Prüfung auf lokales Durchstanzen und Biegen unter konzentrierten Lasten überprüft werden müssen.

Bei Huijian werden die Designs unserer Mezzanine-Regalsysteme in unserem speziellen Forschungs- und Entwicklungszentrum entwickelt. Dabei werden Strukturberechnungen explizit sowohl auf globale UDL-Werte als auch auf lokalisierte Bein-Basis-Punktlasten angewendet – eine Kombination, die widerspiegelt, wie sich Mezzanine-Böden tatsächlich im Betrieb verhalten, und nicht darauf, wie sie auf einem einfachen Datenblatt zur Lastbewertung erscheinen.

Integration von Vertikalförderern und Lastenaufzügen in das Design von Mezzanine-Regalsystemen

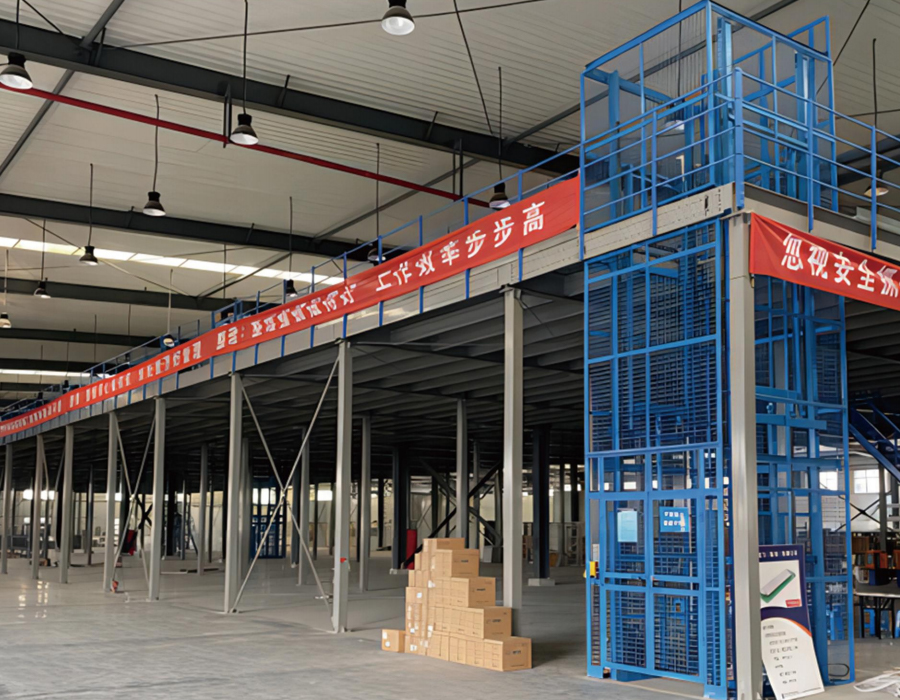

Ein Mezzanine-Regalsystem, das für den vertikalen Warentransport ausschließlich auf Treppen beruht, wird mit zunehmendem Durchsatz zu einem Produktivitätsengpass. Die Integration von Vertikalförderern, Lastenaufzügen oder Palettenaufzügen in die Mezzanine-Struktur ist eine Designüberlegung, die bereits in der Layoutplanungsphase berücksichtigt werden muss – die Nachrüstung dieser Elemente in eine fertige Mezzanin-Installation ist wesentlich komplexer und kostspieliger als deren Integration von Anfang an.

Wenn ein Lastenaufzugsschacht ein Zwischengeschoss durchdringt, bedeutet dies für die Struktur, dass die Decksöffnung vollständig mit strukturellen Trimmbalken umrahmt sein muss, die in der Lage sind, die Lasten umzuleiten, die andernfalls von den unterbrochenen Nebenträgern getragen worden wären. Die Trimmerbalken übertragen diese umgeleiteten Lasten auf die nächstgelegenen Primärbalken, die so dimensioniert sein müssen, dass sie den zusätzlichen Nebenflussbereich tragen können. Bei großen Huböffnungen – ein Palettenlift mit einer Plattform von 1.200 mm × 1.200 mm erfordert eine Decköffnung von ca. 1.500 mm × 1.500 mm einschließlich Abständen – können die Belastungen des Trimmerbalkens erheblich sein und erfordern möglicherweise eine zusätzliche Mezzaninsäule neben der Öffnung, um einen kurzen Lastweg zum Fundament zu gewährleisten.

Über den strukturellen Rahmen hinaus erfordert die Schnittstelle zwischen dem Aufzug und dem Zwischengeschoss in drei Bereichen besondere Aufmerksamkeit:

• Nivellierungstoleranz: Für einen reibungslosen Transport von Wagen und Paletten müssen Lastenaufzüge und Vertikalförderer die Ebene des Zwischengeschosses innerhalb von ±5 mm von der fertigen Deckoberfläche erreichen. Strukturelle Durchbiegungen des Zwischengeschosses unter Last und Setzungen des Aufzugsfundaments im Laufe der Zeit können dazu führen, dass die Aufzugsplattform und das Deck nach der Installation nicht mehr richtig ausgerichtet sind. Durch die Festlegung einstellbarer Nivelliervorrichtungen am Landepunkt des Aufzugs anstelle fester Schwellerplatten ist eine Neuausrichtung ohne strukturelle Änderungen möglich.
• Kantenschutz an der Decksöffnung: Die Öffnung des Zwischengeschosses für den Aufzugsschacht stellt eine Absturzgefahr dar, wenn sich die Aufzugsplattform nicht auf der Höhe des Zwischengeschosses befindet. Verriegelte Schutztüren – Tore, die nur geöffnet werden können, wenn die Aufzugsplattform vorhanden und eben ist – sind die richtige Spezifikation für jeden Lastenaufzug, der in einer bemannten Mezzanine-Umgebung eingesetzt wird. Einfache Kettenabsperrungen oder Flügeltore ohne Verriegelung reichen in den meisten Rechtsordnungen zur Einhaltung der Arbeitsschutzvorschriften nicht aus.
• Schwingungsisolierung: Vertikalförderer und Hubkolbenaufzüge erzeugen periodische Vibrationen, die sich über ihre Montagestruktur auf den Zwischengeschossrahmen übertragen. Ohne Isolationshalterungen zwischen der Förderbandbasis und der Zwischengeschossstruktur ermüden diese Vibrationen die Schraubverbindungen und können bei monatelangem Dauerbetrieb zur Lockerung der Regalbefestigungen in angrenzenden Regalfeldern führen. Schwingungsdämpfende Halterungen oder Isolationspads am Grundrahmen des Förderers sollten als Standard und nicht als optionales Upgrade spezifiziert werden.

Modulare vs. individuell gefertigte Mezzanine-Strukturen: Wo der Kostenunterschied tatsächlich liegt

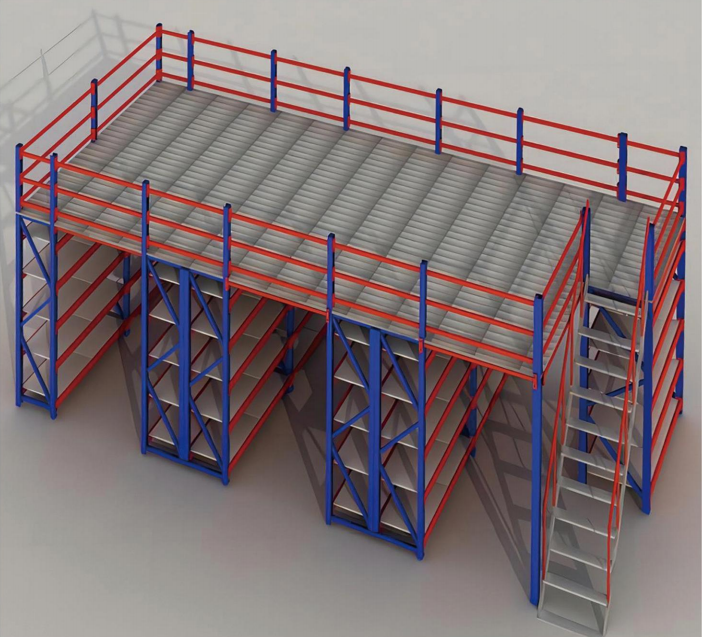

Die Wahl zwischen einem modularen Mezzanine-Regalsystem – das aus standardisierten, vorgefertigten Komponenten in festen Schritten besteht – und einer vollständig maßgeschneiderten Struktur wird häufig als einfacher Kostenvergleich dargestellt, bei dem modular günstiger ist. Dieser Rahmen ist in vielen Standardanwendungen korrekt, scheitert jedoch unter bestimmten Bedingungen, wenn die Einschränkungen modularer Systeme versteckte Kosten verursachen, die nur während der Installation oder des Betriebs und nicht im ersten Angebot auftauchen.

Modulare Mezzanine-Systeme erreichen ihre Kosteneffizienz durch standardisierte Säulengrößen in festen Höhenschritten (typischerweise 100-mm- oder 150-mm-Schritte), standardisierte Trägerspannweiten in festen Breiten (üblicherweise 2.000 mm, 2.500 mm, 3.000 mm) und vorgefertigte Verbindungsdetails, die sich in der gesamten Struktur identisch wiederholen. Diese Standardisierung reduziert die Entwicklungszeit und die Herstellungskosten für rechteckige Zwischengeschossgrundrisse in Gebäuden mit regelmäßigen Abmessungen erheblich. Der Kostenvergleich begünstigt modulare Systeme unter diesen Bedingungen tatsächlich um 20–35 % gegenüber gleichwertigen kundenspezifischen Strukturen.

Zu den Bedingungen, unter denen modulare Systeme ihren Kostenvorteil verlieren, gehören:

• Unregelmäßige Gebäudegeometrie: Nicht rechteckige Mezzanine-Grundrisse – L-Formen, abgeschrägte Ecken zur Vermeidung von Säulen oder Mezzanine, die um Strukturelemente herum verlaufen – erfordern individuell zugeschnittene Träger und nicht standardmäßige Verbindungsdetails, die die Fertigungseffizienz des modularen Systems beeinträchtigen und gleichzeitig die Einschränkungen seiner Abmessungen mit festen Schritten beibehalten.
• Hohe Punktlasten: Standardmäßige modulare Mezzanine-Komponenten werden für bestimmte UDL-Bewertungen entwickelt. Wenn Regale oder Geräte konzentrierte Lasten verursachen, die verbesserte Träger oder zusätzliche Säulen innerhalb eines Standardmoduls erfordern, muss das modulare System vor Ort geändert werden – was oft mehr kostet, als die Aufrüstung von Anfang an in ein kundenspezifisches Design zu integrieren.
• Enge Höhenbeschränkungen: Modulare Systeme bieten nur begrenzte Möglichkeiten zur Minimierung der Bautiefe, da Trägerprofile durch die Standardproduktpalette festgelegt sind. Die kundenspezifische Fertigung ermöglicht die Optimierung der Trägertiefe mithilfe von Hohlkammerträgern, Wabenträgern oder nicht standardmäßigen Abschnitten, die in höhenkritischen Gebäuden eine Kopffreiheit von 100–200 mm ermöglichen.

Unser Lager-Mezzanine-Stahlplattformregale Die Systeme sind sowohl in modularen als auch in vollständig kundenspezifischen Konfigurationen erhältlich, werden in unserem 1.500 Quadratmeter großen Forschungs- und Entwicklungszentrum entwickelt und in sechs speziellen Produktionslinien hergestellt. Dies bedeutet, dass die strukturelle Lösung genau an die Gebäudegeometrie und die Lastanforderungen angepasst werden kann, anstatt das Gebäude dazu zu zwingen, sich an ein Standardproduktraster anzupassen.

Verwalten unterschiedlicher Setzungen zwischen Mezzanine-Säulen und vorhandenen Rackstrukturen

In Lagereinrichtungen, in denen ein Mezzanine-Bodenregalsystem in der Nähe bestehender Schwerlastpalettenregale installiert oder strukturell mit diesen verbunden ist, ist die unterschiedliche Setzung zwischen den Mezzanine-Säulen und den angrenzenden Regalständern ein langfristiges Wartungsproblem, das bei der Installationsplanung selten berücksichtigt wird. Beide Tragwerkstypen üben erhebliche Punktlasten auf die Lagerbodenplatte aus, allerdings über unterschiedliche Grundplattenbereiche, mit unterschiedlichen Belastungsintensitäten und mit unterschiedlichen Belastungsverläufen – Bedingungen, die im Laufe der Zeit zu unterschiedlichen Setzungsraten führen.

Mezzanine-Säulen üben in der Regel höhere dauerhafte Punktlasten aus als Palettenregalständer – eine Mezzanine-Säule, die 40–60 Tonnen Boden, Nutzlast und darüber liegende Regale trägt, erzeugt einen Grundplattendruck, der um eine Größenordnung höher ist als bei einem Standard-Palettenregalständer mit derselben Grundfläche. Wenn beide auf derselben Betonplatte mit gleichmäßiger Dicke gegründet sind, führt die Mezzaninsäule zu einer größeren Plattendurchbiegung und langfristigen Kriechsetzungen als der angrenzende Regalständer. Über einen Zeitraum von zwei bis fünf Jahren kann diese unterschiedliche Setzung zu einer relativen vertikalen Verschiebung von 5 bis 15 mm zwischen Mezzaninsäulen und angrenzenden Regalreihen führen – ausreichend, um eine messbare Durchbiegung der Regalpfosten hervorzurufen, die physisch mit der Mezzaninstruktur verbunden sind oder an dieser anliegen, und um eine sichtbare Neigung auf der Oberfläche des Mezzanindecks zu erzeugen, die sich auf die Stabilität der Paletten und die Handhabung von Geräten mit Rädern auswirkt.

Der richtige strukturelle Ansatz besteht darin, das Zwischengeschoss und alle angrenzenden Regale als unabhängige Strukturen mit einer bewussten Bewegungsfuge zwischen ihnen zu behandeln, unabhängig davon, wie nahe sie beieinander liegen. Mezzanine-Säulen sollten über Grundplatten, die so dimensioniert sind, dass sie den Bodendruck auf ein Niveau begrenzen, das der langfristigen Tragfähigkeit der Platte und nicht nur ihrer kurzfristigen Streckgrenze entspricht, an der Platte verankert werden. Wenn die Bodenplatte bekanntermaßen dünn oder der Untergrund komprimierbar ist, ist eine Bodenverbesserung unterhalb der Stützenpositionen im Zwischengeschoss – durch Verdichtungsinjektion oder die Installation von Mikropfählen – auf lange Sicht eine zuverlässigere Lösung als der Versuch, die Lasten im Zwischengeschoss allein über überdimensionierte Grundplatten zu verteilen.
