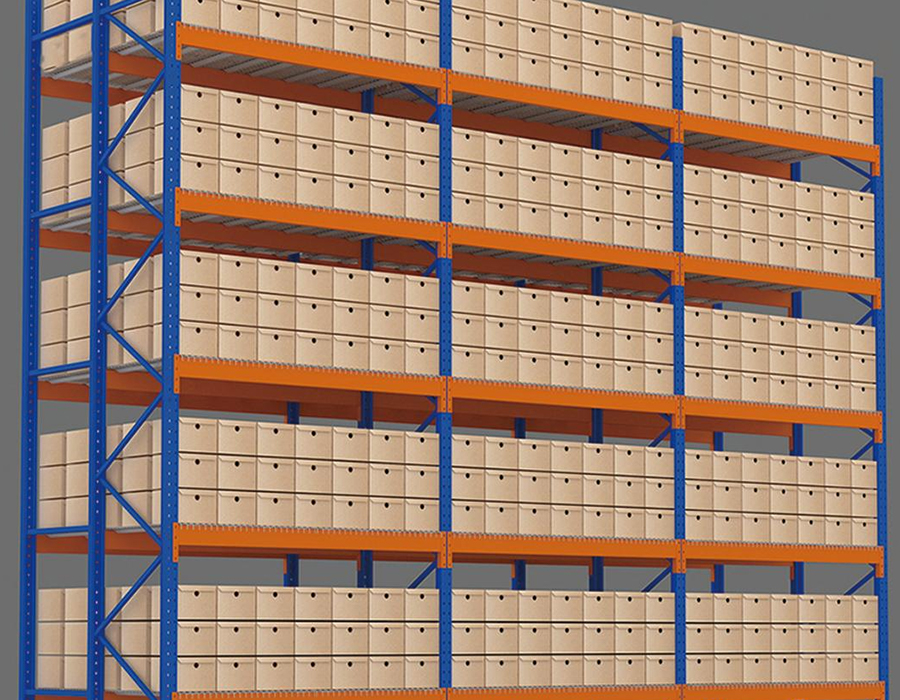

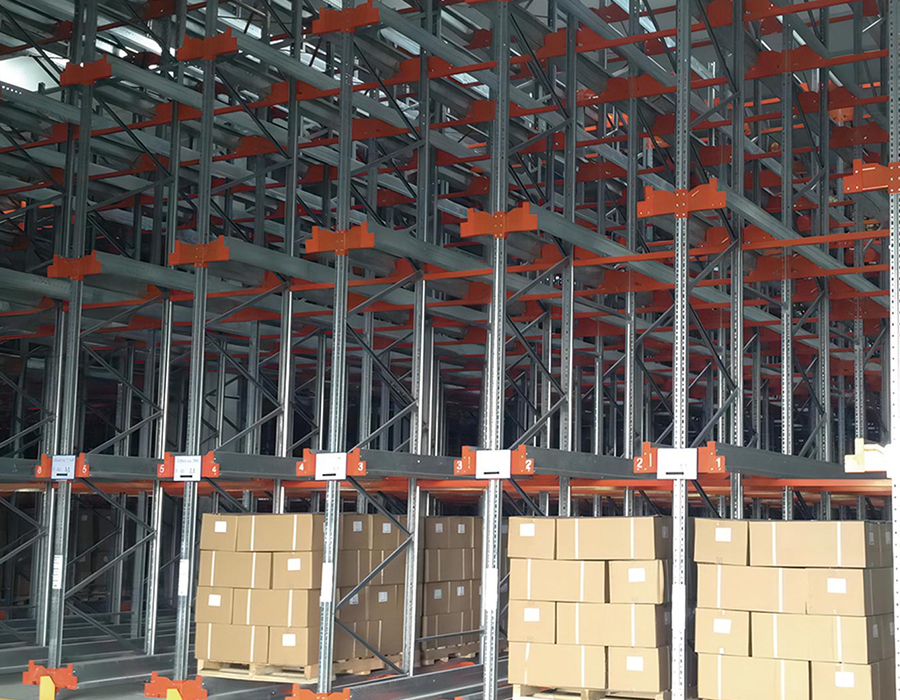

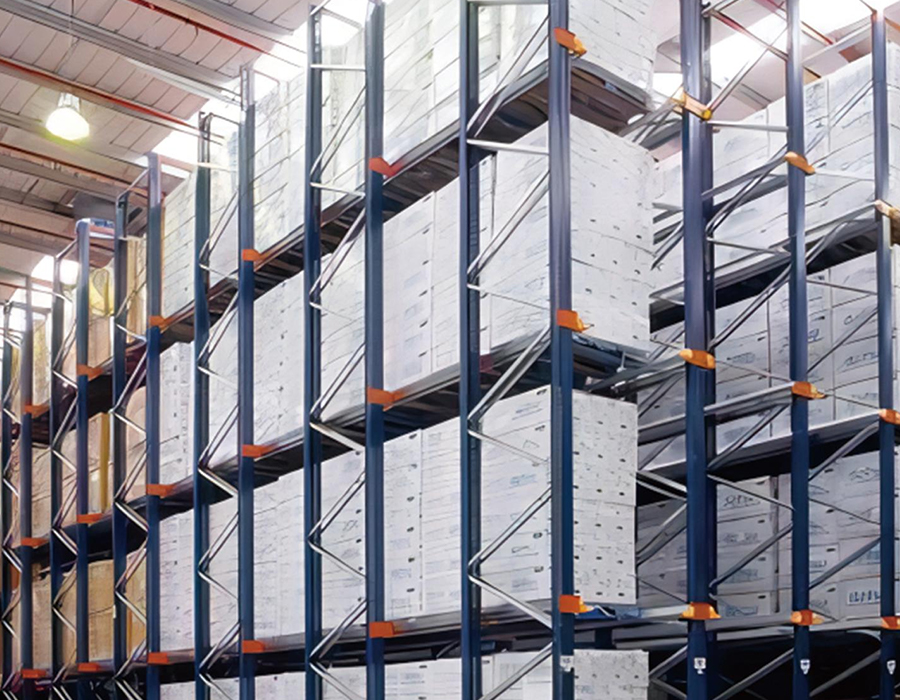

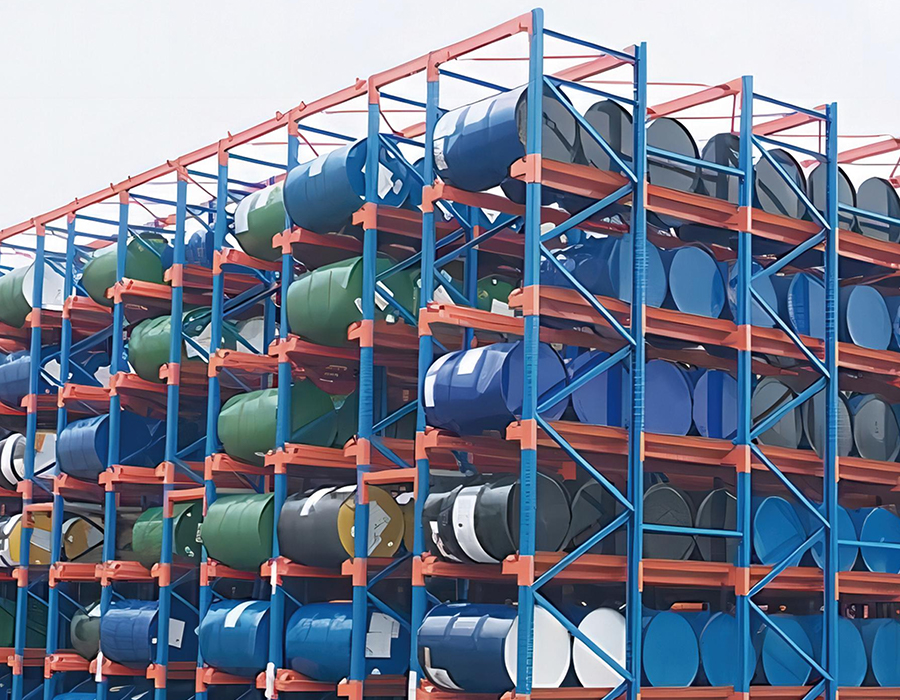

Wie die Stärke des aufrechten Rahmens und die Profilform die tatsächliche Tragfähigkeit bestimmen

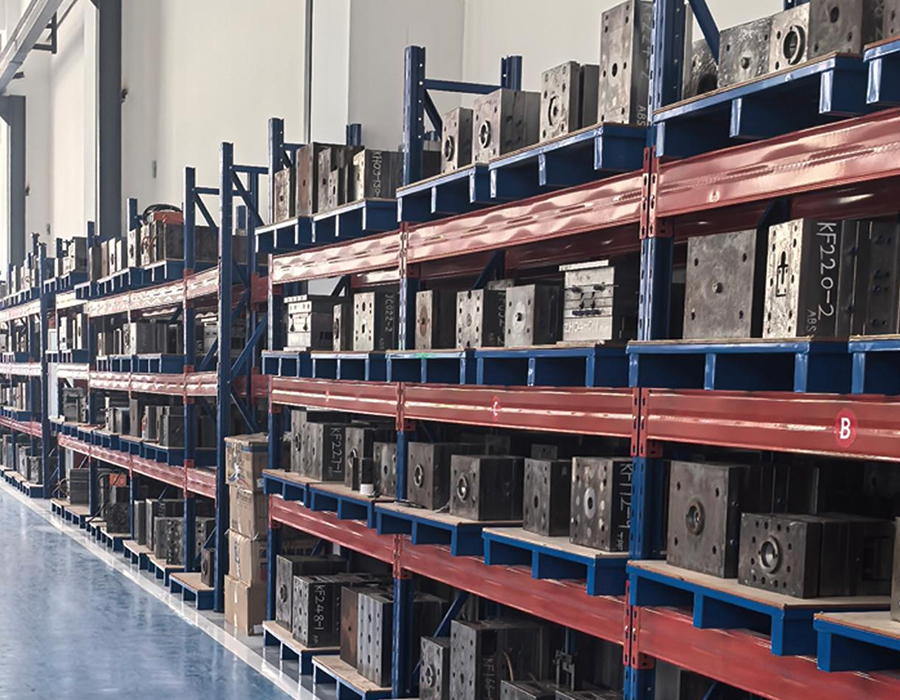

Die auf dem Datenblatt eines Schwerlast-Industriepalettenregals aufgedruckte Tragfähigkeit ist keine feste Materialeigenschaft, sondern ein berechneter Wert, der sich aus der Wechselwirkung zwischen Stahlsorte, Profildicke (Stärke), Profilgeometrie und Höhe der unversteiften Säule ergibt. Zwei Regale mit identischer Stahlsorte und angegebener Tragfähigkeit können sich unter Belastung sehr unterschiedlich verhalten, wenn ihre Ständerprofile unterschiedlich sind. Diese Unterscheidung ist von enormer Bedeutung bei der Bewertung von Lieferantenangeboten, die nur eine Kapazitätszahl ohne Angabe des Querschnitts angeben.

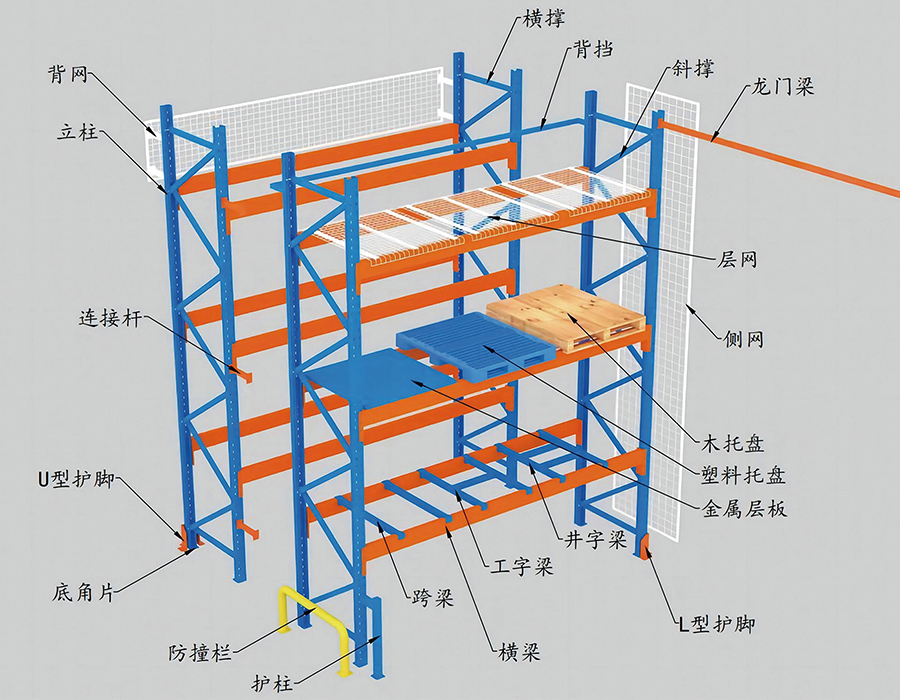

Säulenständerprofile in Schwerlast-Palettenregalsystem s werden typischerweise zu offenen oder halbgeschlossenen Profilen rollgeformt – am häufigsten sind C-Profile, I-Profile und die Tropfen- oder Kastensäulenprofile, die in Hochregalanwendungen verwendet werden. Offene C-Kanäle sind wirtschaftlich und einfach herzustellen, haben jedoch einen geringeren Gyrationsradius um die schwache Achse, wodurch sie bei zunehmender Höhe anfälliger für seitliches Knicken unter axialem Druck sind. Geschlossene oder halbgeschlossene Kastensäulen verteilen das Material weiter von der neutralen Achse entfernt in beide Richtungen und verbessern so die Knickfestigkeit deutlich – weshalb praktisch alle Regale über 10 Meter Kasten- oder dickwandige geschlossene Profile verwenden.

Die Dickenreduzierung ist eine gängige Methode zur Kostensenkung, die ohne Messung schwer zu erkennen ist. Ein nominell 2,0 mm starker Pfosten, der bei einer tatsächlichen Dicke von 1,7 mm hergestellt wird, verliert etwa 15 % seiner Querschnittsfläche und einen unverhältnismäßig größeren Anteil seines Trägheitsmoments. Die praktische Konsequenz ist ein Rack, das die angegebene Tragfähigkeit unter idealen Labortestbedingungen erfüllt, aber unter realen exzentrischen Belastungen, Stößen oder dynamischen Kräften durch Gabelstaplereinsätze geringere Sicherheitsmargen aufweist. Käufer sollten in Beschaffungsverträgen Mindestmaßtoleranzen festlegen und neben Maßkontrollberichten auch Materialzertifikate anfordern.

Die technische Logik hinter Strahlablenkungsgrenzen in Hochleistungsanwendungen

Die Durchbiegung der Träger in beladenen Palettenregalen ist nicht nur ein ästhetisches Problem – sie ist ein strukturelles Signal mit direkten Auswirkungen auf die Lastumverteilung und die Integrität der Anschlüsse. Industriestandards, einschließlich der Regalnorm FEM 10.2.02 und der chinesischen Norm GB/T 25820, legen fest, dass die horizontale Trägerdurchbiegung unter voller Nennlast die Spanne/200 als Gebrauchstauglichkeitsgrenze nicht überschreiten darf. Bei einer Standardträgerspannweite von 2.700 mm entspricht dies einer maximalen Durchbiegung in der Mitte der Spannweite von 13,5 mm. Das Überschreiten dieses Grenzwerts garantiert keinen sofortigen Ausfall, weist jedoch darauf hin, dass der Strahl am Rande seines Auslegungsbereichs arbeitet.

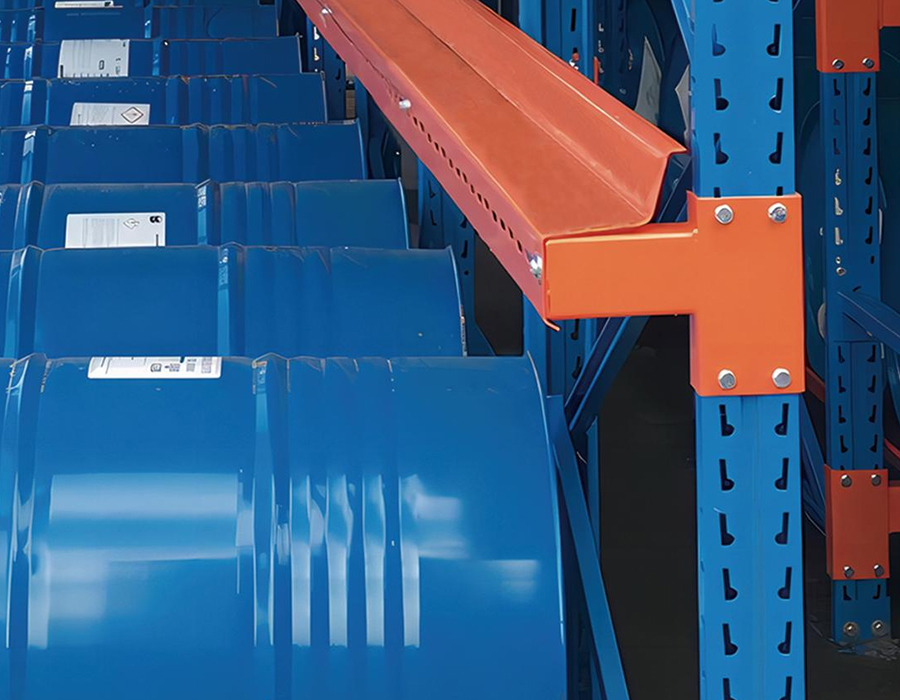

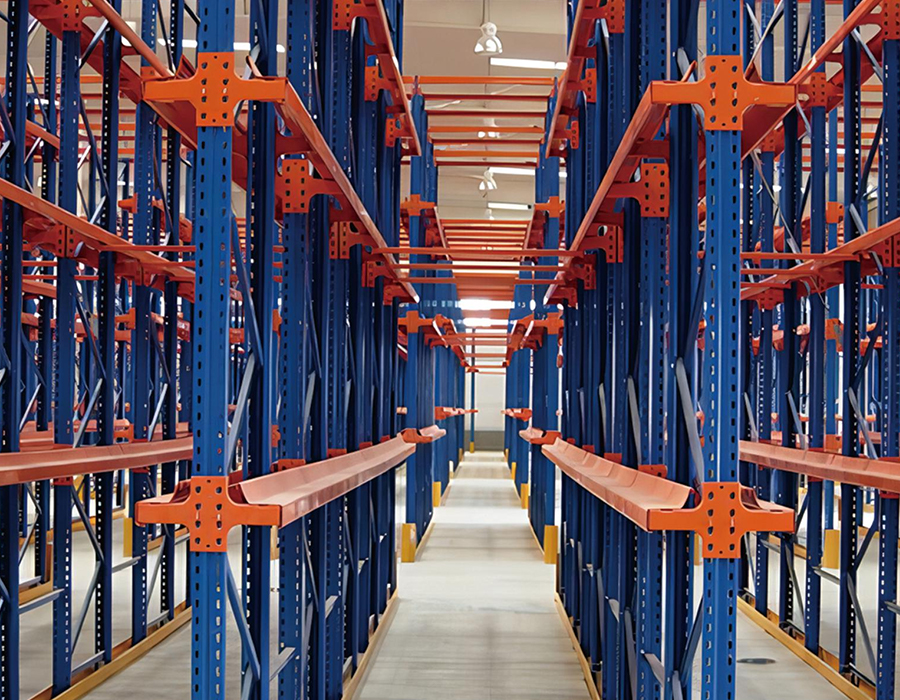

Was strukturell passiert, wenn sich Balken übermäßig durchbiegen, wird oft missverstanden. Das Hauptrisiko besteht nicht im Bruch des Balkens, sondern in der fortschreitenden Lockerung der Verbindung zwischen Balken und Pfosten bei wiederholten Lade- und Entladezyklen. Die meisten Hochleistungspalettenregalsysteme verwenden einen einhängbaren Sicherheitsverriegelungsverbinder, bei dem die Trägerlasche in einen gestanzten Schlitz in der aufrechten Säule eingreift. Wenn sich die Träger unter dynamischer Palettenplatzierung wiederholt verbiegen und erholen, erfährt der Verbinder am Eingriffspunkt eine Mikrobewegung. Im Laufe der Zeit verhärtet sich dadurch der Stahl an der Hakenspitze, was schließlich zu Rissen in der Lasche oder einer Verformung des Schlitzes führt, wodurch der Widerstand gegen das Herausziehen des Steckverbinders deutlich unter den Nennwert sinkt.

Der korrigierende Ansatz besteht nicht immer darin, die Strahltiefe zu erhöhen. Manchmal besteht die effizientere Lösung darin, die Feldbreite zu reduzieren – der Übergang von 2.700 mm auf 2.400 mm Spannweiten reduziert das maximale Biegemoment und die Durchbiegung drastisch, ohne das Stahlgewicht proportional zu erhöhen. Unser Hochleistungspalettenregale für die Industrie sind mit Spannweiten-zu-Tiefen-Verhältnissen konstruiert, die anhand tatsächlicher Durchbiegungsberechnungen und nicht nur anhand statischer Lasttabellen überprüft werden, um sicherzustellen, dass die langfristige Integrität der Steckverbinder über die gesamte Lebensdauer des Systems erhalten bleibt.

Palettenüberhang und seine Auswirkung auf die Balkenlastverteilung

Bei Standardlastberechnungen für Palettenregale wird davon ausgegangen, dass die Palettenladungen auf Trägern zentriert sind und die Palette vollständig zwischen den beiden Trägerschienen abgestützt ist. In der Praxis ragen Paletten häufig über die Trägerfläche hinaus, sitzen asymmetrisch zwischen Schienen oder werden so platziert, dass ihre Längsträger parallel zum Träger statt senkrecht verlaufen. Jede dieser Abweichungen führt zu Lastexzentrizitäten, die in den Standardkapazitätstabellen nicht berücksichtigt werden, die jedoch in Hochdurchsatzlagern routinemäßig auftreten.

Wenn eine Palette 100–150 mm über die vordere Trägerfläche hinausragt – was bei GMA-Paletten auf schmaleren Feldbreiten üblich ist – verschiebt sich der effektive Lastpunkt nach vorne von der aufrechten Rahmenebene. Dadurch entsteht ein Kippmoment am Vorderträger, dem der Verbinder zusätzlich zu seiner vertikalen Scherbelastung standhalten muss. Der kombinierte Bedarf kann den Nenn-Ausziehwiderstand des Verbinders bei Lasten überschreiten, die weit unter der angegebenen Palettenkapazität des Trägers liegen. Der gleiche Effekt tritt auf, wenn Paletten mit Längsträgern parallel zu den Trägern platziert werden, wodurch zwei konzentrierte Linienlasten entstehen und kein verteilter Oberflächenkontakt über die gesamte Palettenbasis.

Eine praktische Abhilfemaßnahme bei Schwerlast-Palettenregalsystemen für den Umgang mit unregelmäßigen Paletten ist die Installation von Palettenstützstangen – Querträgern, die senkrecht zu den Trägern in der Mitte des Fachs angebracht sind. Diese Stangen bieten einen dritten Kontaktpunkt für Paletten, wandeln Punktlasten in verteilte Lasten um und reduzieren die Balkendurchbiegung bei gleichem Palettengewicht um bis zu 40 %. Sie verhindern außerdem, dass Paletten zwischen den Trägern fallen, wenn der Trägerverbinder ausfällt, und bieten so eine sinnvolle sekundäre Sicherheitsfunktion.

Vergleich der Breiten von Ständerrahmen: Wenn sich tiefere Rahmen lohnen

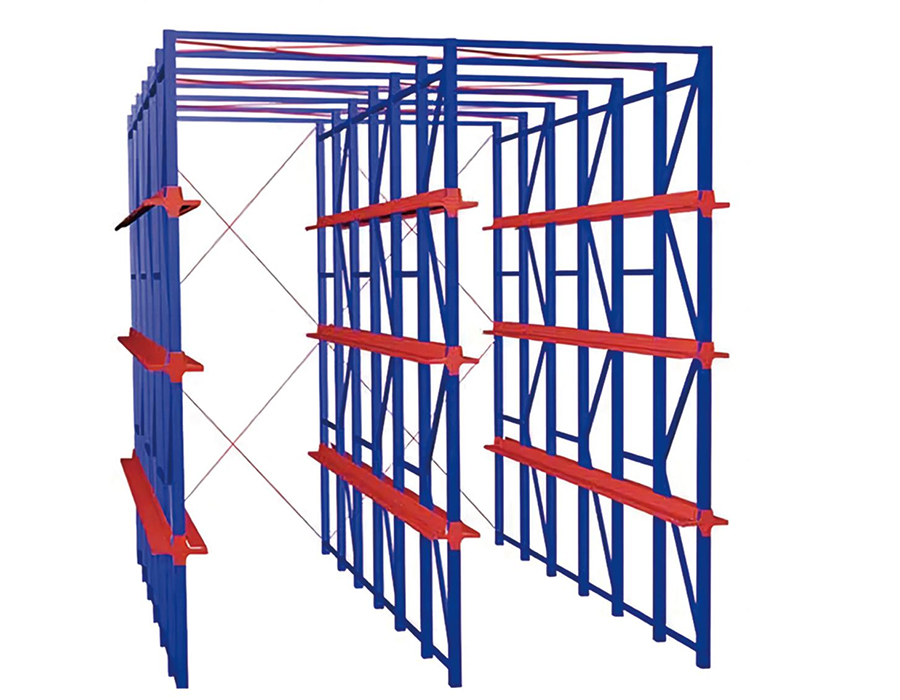

Die Tiefe des Ständerrahmens – die von vorne nach hinten gemessene Abmessung zwischen den beiden Ständersäulen, die einen Rahmen bilden – wird häufig als das Minimum angegeben, das zur Aufnahme der angegebenen Last erforderlich ist. Bei standardmäßigen selektiven Regalen mit einfacher Tiefe beträgt diese in der Regel 800 mm oder 1.000 mm. Allerdings hat die Rahmentiefe einen direkten und erheblichen Einfluss auf die Stabilität des Regalsystems gegenüber Kippkräften, und die Wahl der Mindesttiefe in allen Anwendungen ist in Umgebungen mit hoher Beanspruchung eine falsche Wirtschaftlichkeit.

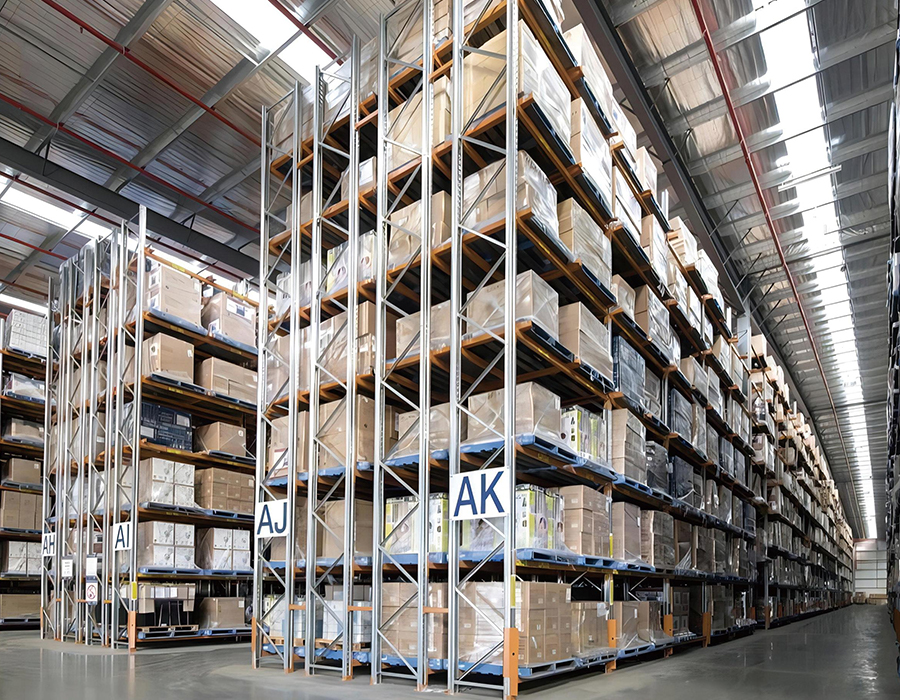

Bei Schwerlast-Hochregal-Palettenregalsystemen über 10 Metern wird das Schlankheitsverhältnis des Ständers – seine Höhe dividiert durch seinen minimalen Kreisradius – zum maßgeblichen Konstruktionsparameter und nicht nur die Axiallast. Tiefere Rahmen stützen den Pfosten zwangsläufig in einem größeren horizontalen Abstand von der Mittellinie der Säule ab, was den effektiven Rotationsradius der Rahmenbaugruppe vergrößert und die kritische Knicklast erhöht. Aus diesem Grund werden die zusätzlichen Materialkosten eines 1.000-mm- oder 1.200-mm-Rahmens in der Regel durch eine Reduzierung des erforderlichen Gewichts des Ständerabschnitts gerechtfertigt, wodurch die zusätzlichen Kosten der breiteren diagonalen Aussteifungselemente teilweise ausgeglichen werden.

Ankerbolzenspezifikation: Warum die Auszugsfestigkeit wichtiger ist als die Scherfestigkeit

Die meisten Lagermitarbeiter und sogar viele Beschaffungsteams gehen davon aus, dass Regalankerbolzen in erster Linie horizontalen Scherkräften standhalten – dem seitlichen Druck durch Gabelstaplerstöße oder seismische Aktivitäten. In der Realität ist der maßgebende Lastfall für Regalbodenanker in den meisten Schwerlastregalkonfigurationen die vertikale Auszugsspannung und nicht die horizontale Scherung. Wenn man dies versteht, kehrt sich die Logik, wie Anker spezifiziert und überprüft werden sollten, um.

Der Mechanismus ist unkompliziert: Wenn ein Regalrahmen einem Kippmoment ausgesetzt ist – sei es durch eine exzentrische Palettenlast, einen Aufprall eines Gabelstaplers in der Höhe oder eine seismische Querbeschleunigung –, hebt sich die Grundplatte auf der Spannungsseite des Rahmens, anstatt zu gleiten. Der Ankerbolzen auf dieser Seite muss der vollen Auftriebskraft unter Zug standhalten. Bei einem 10 m hohen Schwerlastregal, das auf fünf Ebenen mit 4.000 kg pro Ebene belastet ist, kann die berechnete Auftriebskraft am Spannanker bei einem konstruktiven Aufprall 15–20 kN überschreiten. Standard-M12-Spreizdübel in Standardbeton erreichen je nach Verankerungstiefe und Betonsorte Auszugskräfte von nur 8–12 kN – deutlich unter dem Bedarf.

Der richtige Spezifikationsansatz umfasst drei überprüfte Parameter: Betondruckfestigkeit am Installationsort (mindestens C25 für die meisten Schwerlastanwendungen), Ankereinbettungstiefe (nicht nur Schraubenlänge – die effektive Einbettung unter Berücksichtigung der Grundplattendicke und eventueller Ausgleichsmörtel) und Randabstand von der nächsten Betonfuge oder -kante. Ausziehtestergebnisse von vor Ort installierten Testankern sind die zuverlässigste Überprüfungsmethode und sollten bei jedem Projekt erforderlich sein, bei dem der berechnete Auftriebsbedarf mehr als 60 % der Katalogausziehkapazität des Ankers erreicht.

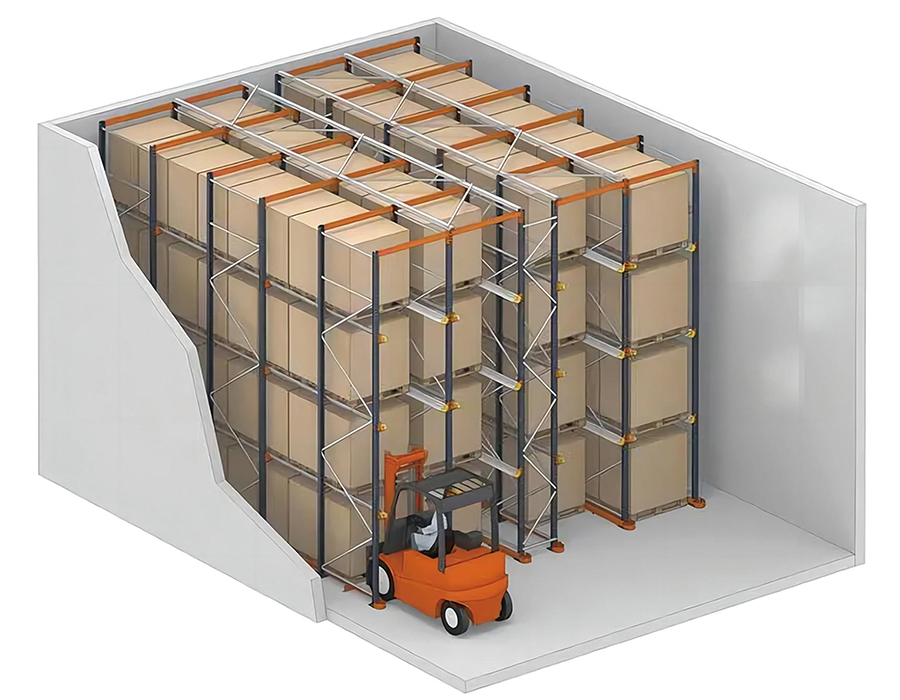

Wie die Spezifikation der Gangbreite mit der Regalstabilität und der Auswahl des Gabelstaplers zusammenwirkt

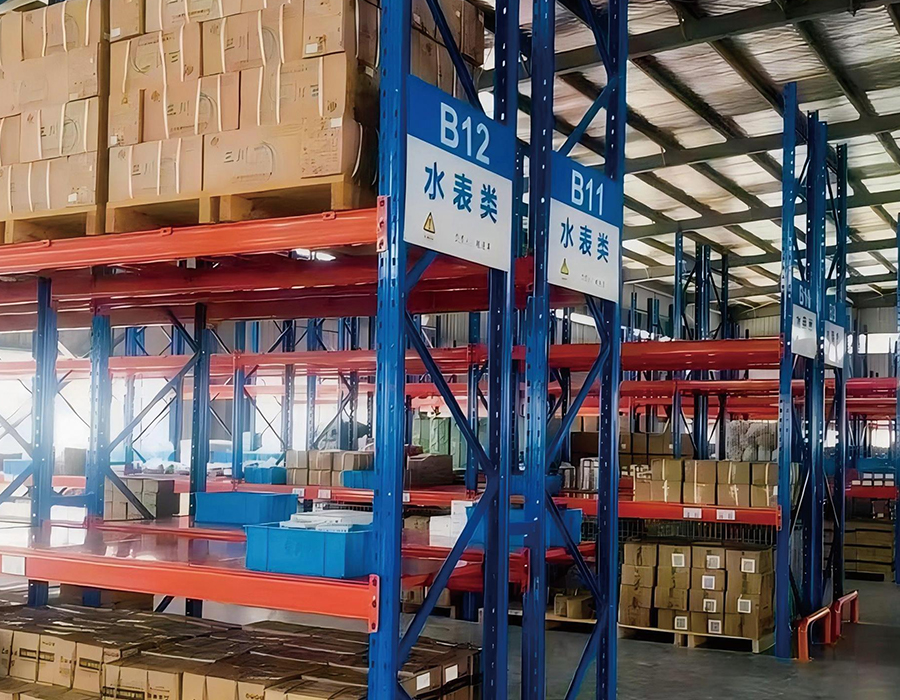

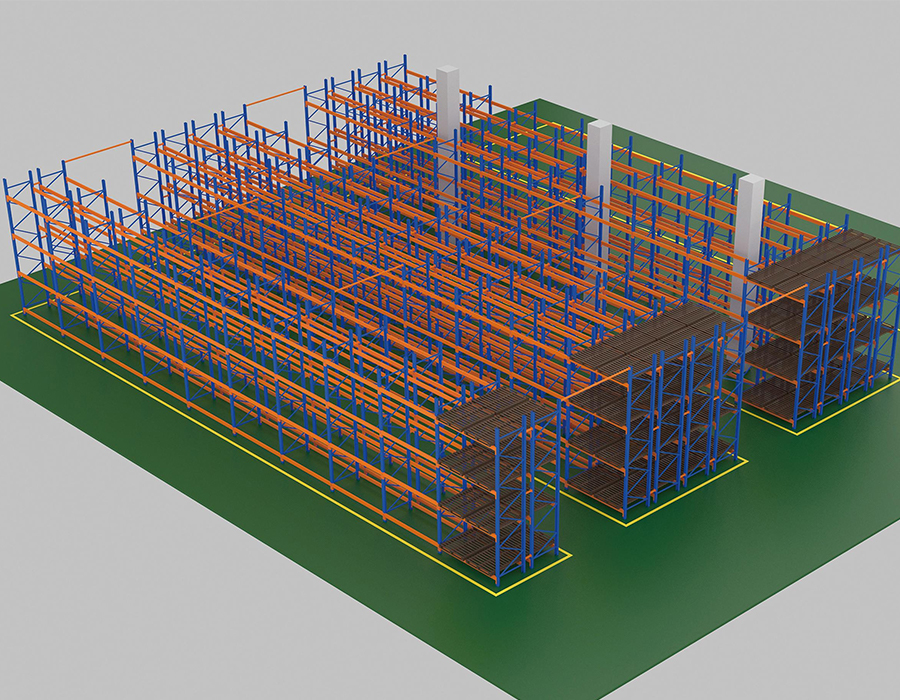

Gangbreite in a Schwerlast-Industriepalettenregale Das Layout ist nicht nur eine Entscheidung des Verkehrsmanagements – es ist eine systemtechnische Einschränkung, die gleichzeitig den Gabelstaplertyp, die maximale Regalhöhe, die Durchsatzrate und die Gesamtlagerdichte bestimmt. Diese Variablen sind eng miteinander verknüpft, und die Optimierung einer Variablen ohne die Modellierung der anderen führt zu suboptimalen Ergebnissen, deren Korrektur nach der Installation teuer ist.

Die drei Hauptgangkategorien erzeugen jeweils einen eigenen Satz kaskadierender Einschränkungen:

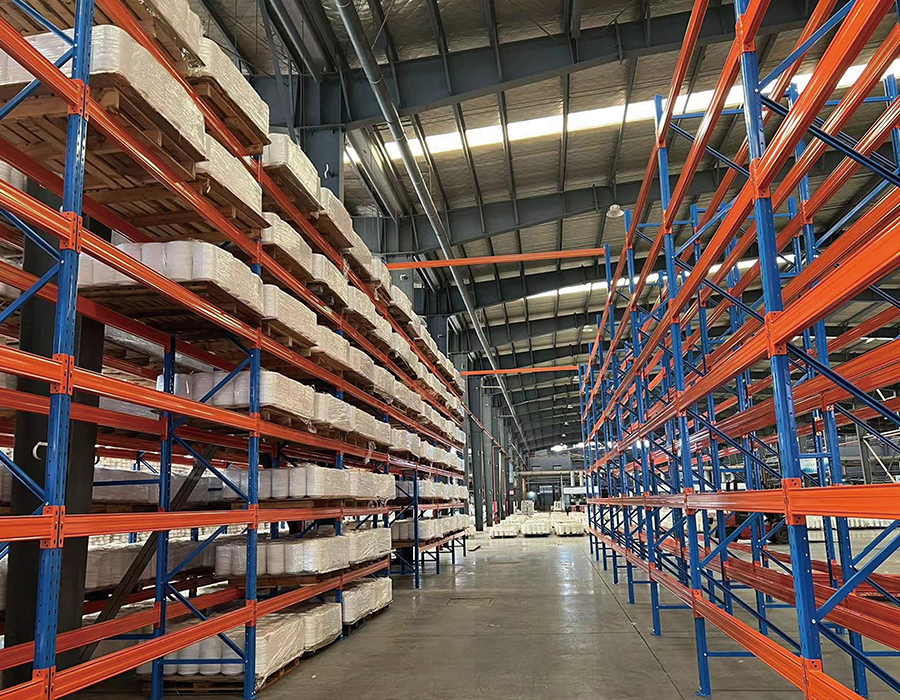

• Breiter Gang (3.500 mm): Geeignet für Gegengewichtsstapler mit Standard-Wenderadien. Die maximale praktische Regalhöhe ist durch die Höhe des Gabelstaplermasts und die Sichtbarkeit in der Höhe auf ca. 7–8 m begrenzt. Die Lagerdichte ist die niedrigste der drei Konfigurationen, aber die Durchsatzflexibilität ist am höchsten – jeder Gabelstapler der Flotte kann in jedem Gang arbeiten, und es ist keine spezielle Schulung oder ein spezielles Fahrzeug erforderlich.

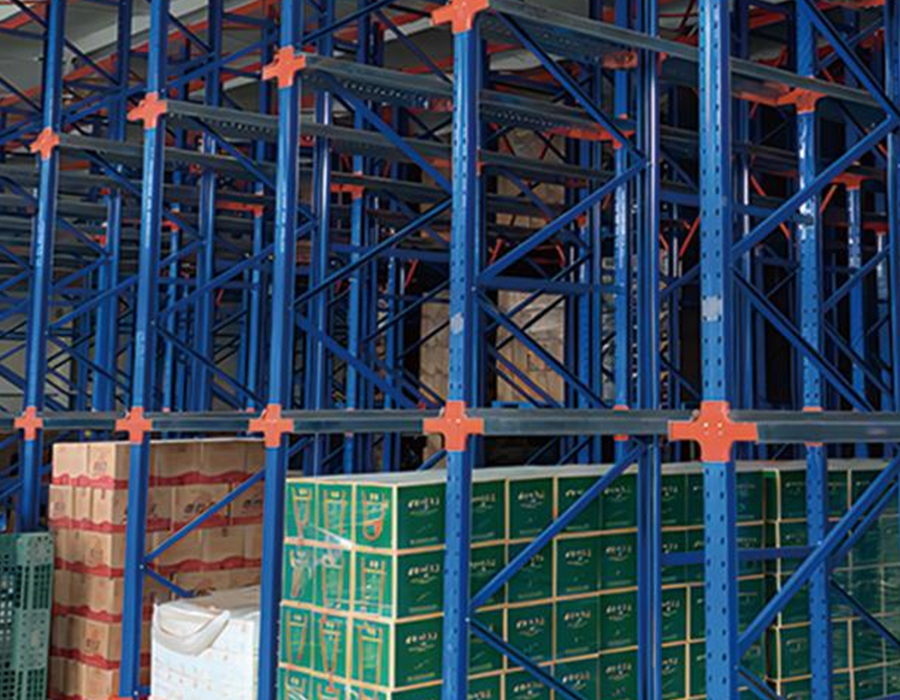

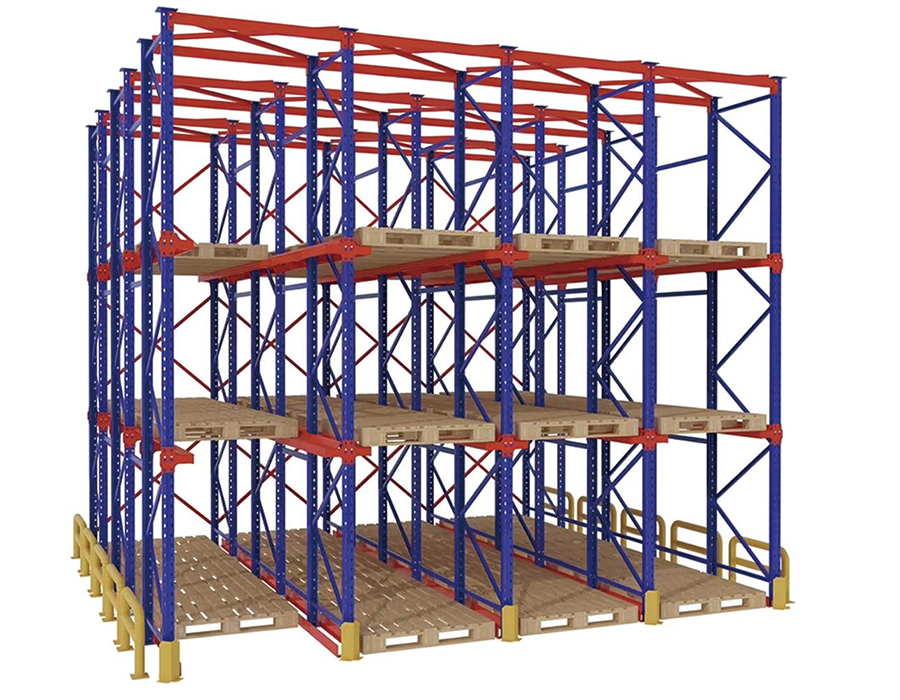

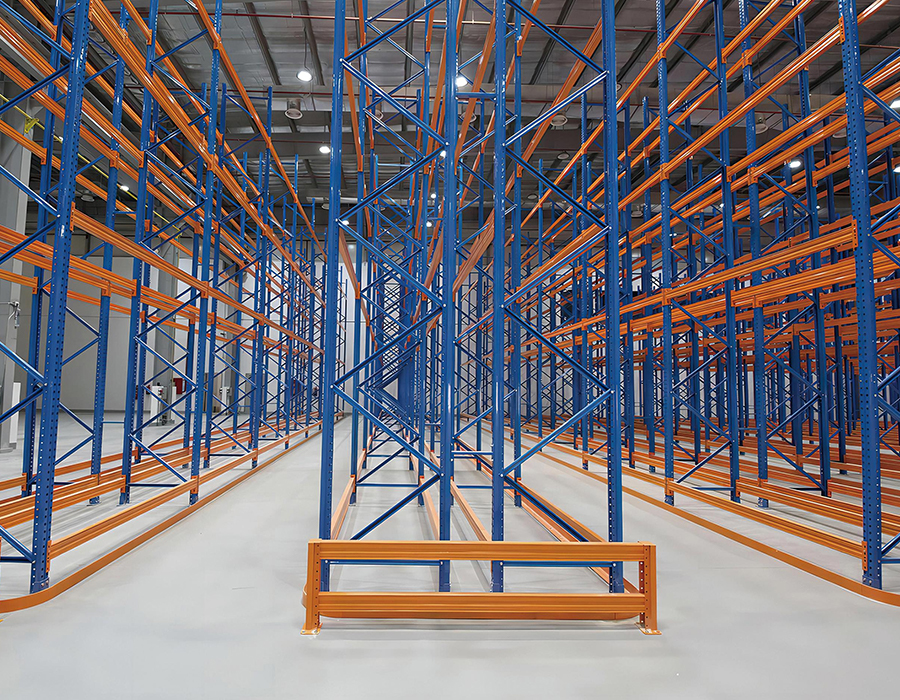

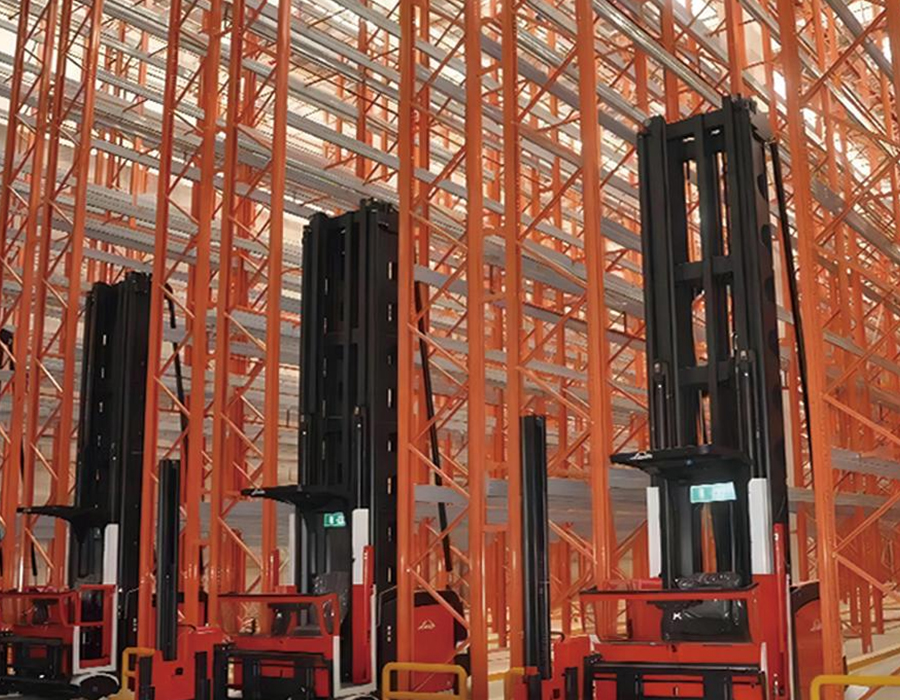

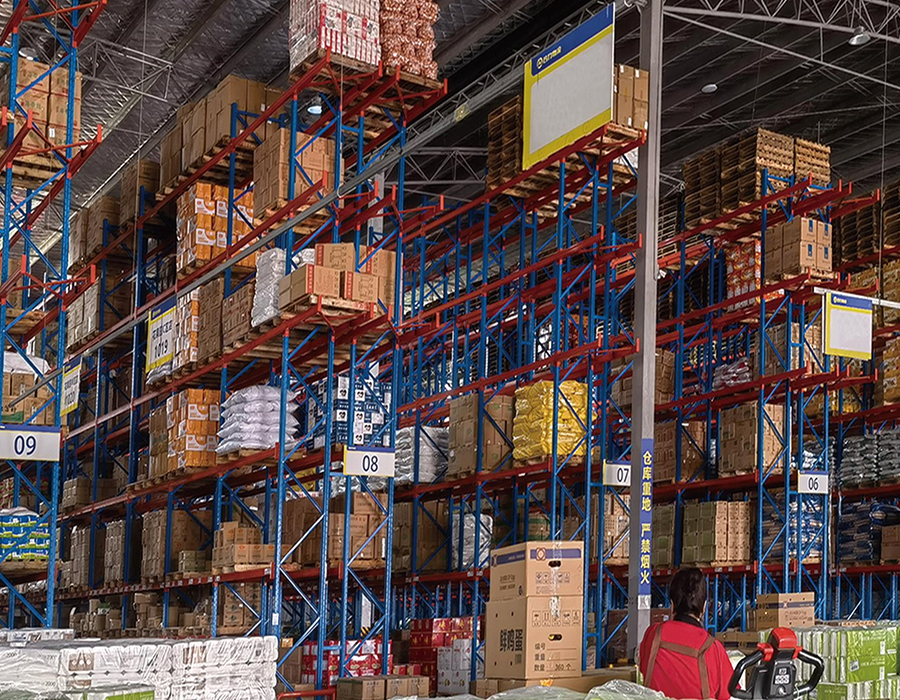

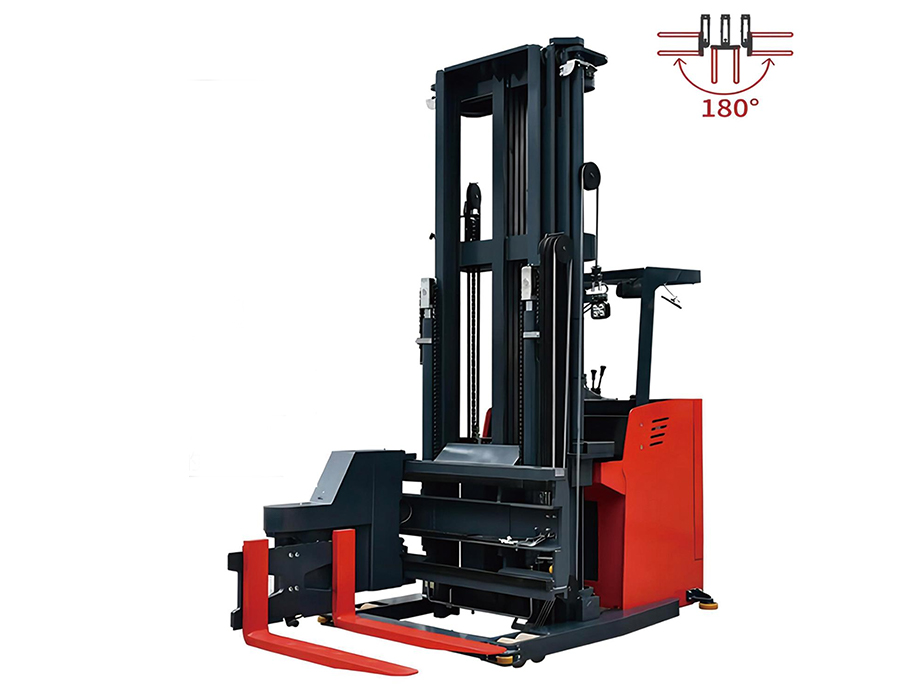

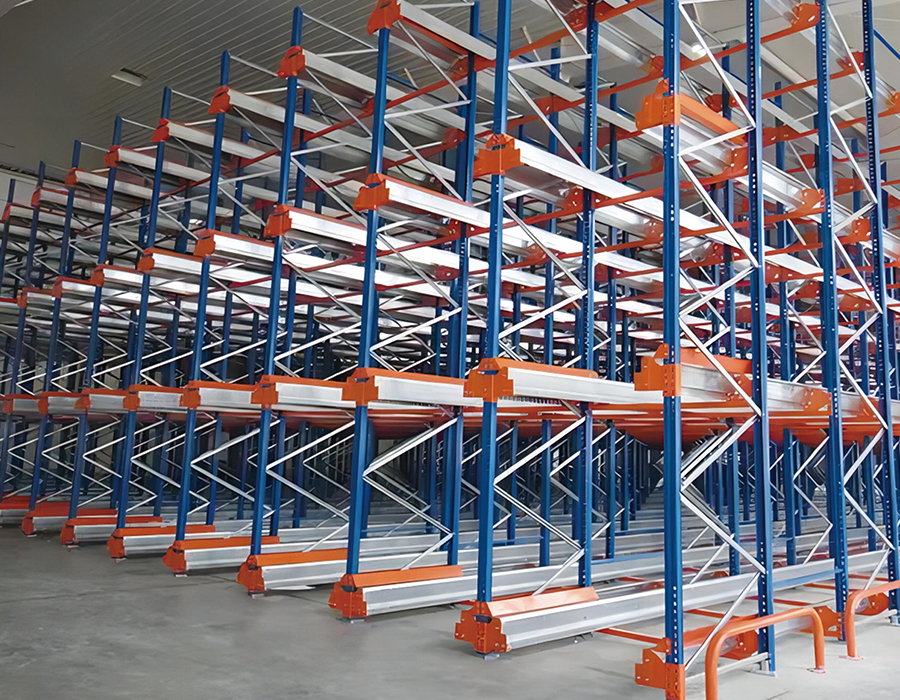

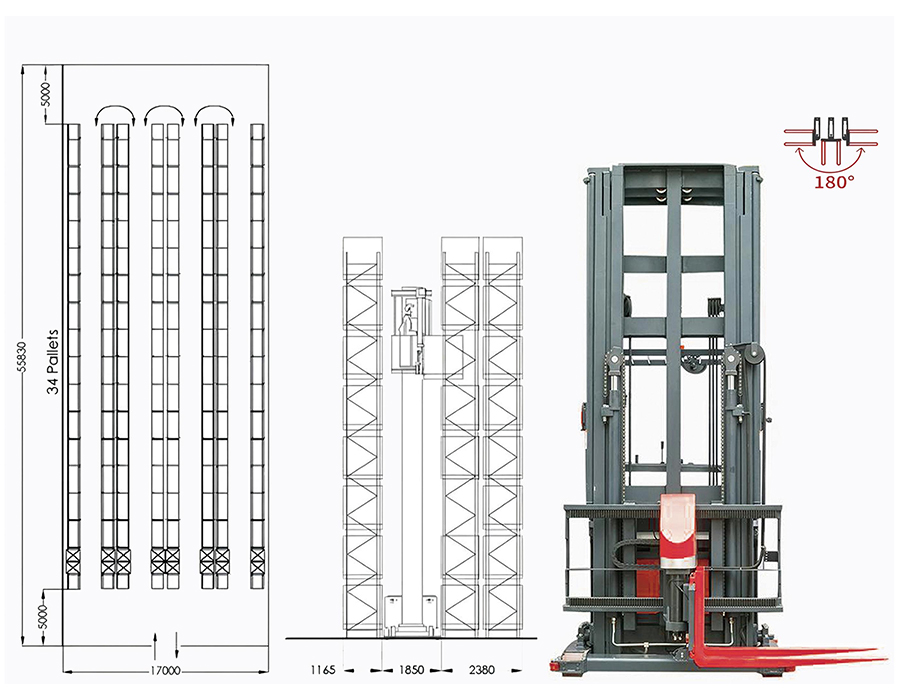

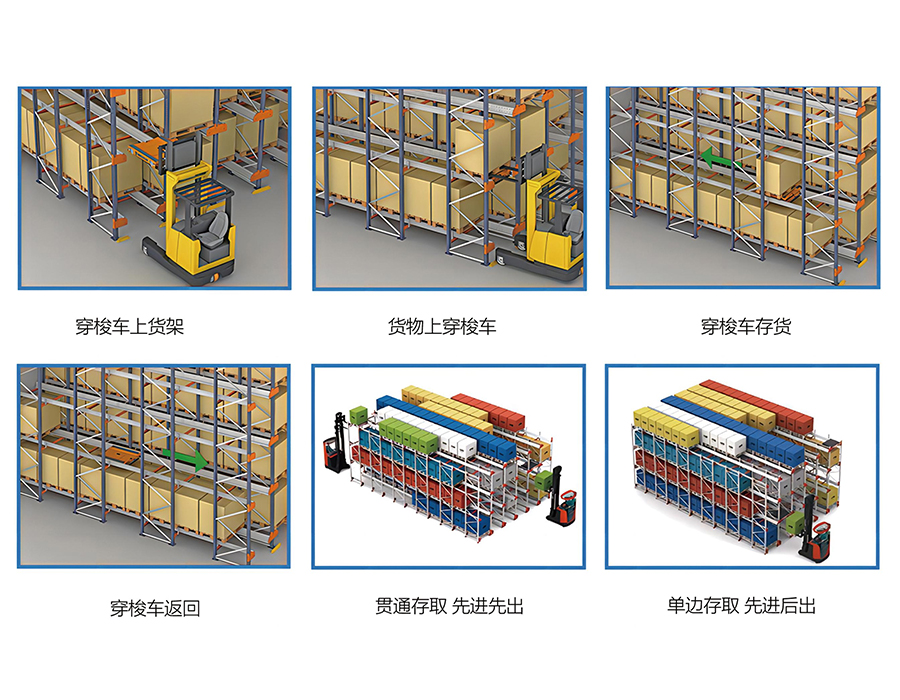

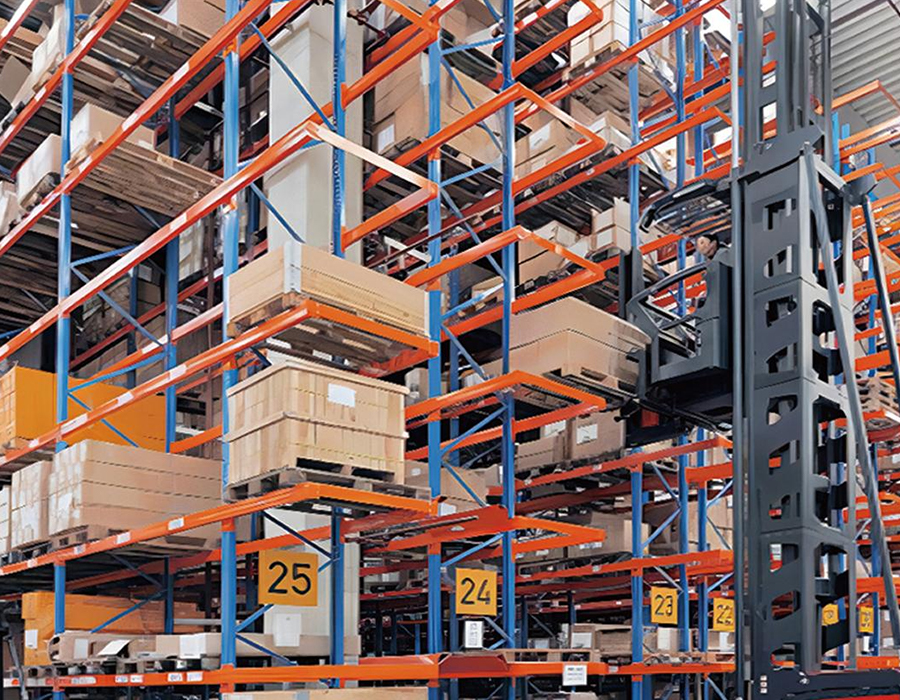

• Schmalgang (1.800–2.200 mm): Erfordert drahtgeführte oder schienengeführte Schmalgangstapler (VNA), bei denen der Bediener neben der Last angehoben ist. Diese Stapler erreichen eine Höhe von 14 m und erreichen eine Lagerdichte, die um 40–50 % höher ist als bei Breitgang-Layouts. Allerdings sind VNA-Stapler nur für einen einzigen Zweck bestimmt – sie können nicht für Empfangs- oder Versandvorgänge außerhalb der Regalgänge eingesetzt werden und erfordern daher eine separate Flotte von Gegengewichts- oder Schubmaststaplern für die Bereitstellungsbereiche.
• Schubmaststapler-Gang (2.700–3.200 mm): Die gebräuchlichste Konfiguration in modernen Hochleistungspalettenregalsystemen, die Dichte und Flexibilität in Einklang bringt. Schubmaststapler fahren ihre Gabeln aus, ohne die Fahrzeugkarosserie zu bewegen, was den Einsatz in engeren Gängen als Gegengewichtsmaschinen ermöglicht und dabei Höhen von 10–11 m erreicht. Die entscheidende Einschränkung ist die Mindestgangbreite für die Palettenplatzierung im 90-Grad-Winkel – diese ist für jedes LKW-Modell und jede Palettenausrichtung spezifisch und muss anhand der genauen LKW-Spezifikation und nicht anhand einer generischen Tabelle überprüft werden.

Bei Huijian beginnt unser Layout-Engineering-Prozess mit der Spezifikation des Gabelstaplers und endet nicht damit. Zuerst das Regalsystem zu entwerfen und dann den passenden Gabelstapler auszuwählen, ist ein häufiger Reihenfolgefehler, der zu Kompromissen sowohl bei der Gangbreite als auch bei der Regalhöhe führt, die die Gesamteffizienz des Lagers verringern.

Oberflächenbeschichtungsqualität in anspruchsvollen Umgebungen: Über die Mikrometerzahl hinaus

Die Dicke der Pulverbeschichtung ist die am häufigsten genannte Spezifikation, wenn die Qualität der Oberflächenbeschaffenheit zwischen Anbietern von Hochleistungspalettenregalen verglichen wird. Als Standardspezifikation wird häufig auf eine Trockenfilmdicke von 60–80 Mikron verwiesen, und die meisten namhaften Hersteller halten diesen Grenzwert ein. Allerdings ist die Beschichtungsdicke allein kein vollständiger Indikator für die Korrosionsbeständigkeit und die Langlebigkeit der Beschichtungshaftung in realen Industrieumgebungen – der Vorbehandlungsprozess vor dem Pulverauftrag ist die kritischere Variable.

Die standardmäßige Vorbehandlungssequenz für industriellen Regalstahl umfasst Entfetten, Oberflächenbeizen oder Kugelstrahlen zur Entfernung von Walzzunder und Rost, Phosphatieren zur Erzeugung einer Konversionsschicht, die sich chemisch mit der Stahloberfläche verbindet, und eine abschließende Passivierungsspülung vor dem Auftragen des Pulvers. Die Phosphatschicht ist die Haftgrundlage – ohne sie kommt es bei Pulverbeschichtungen, die auf blankem oder unzureichend vorbereitetem Stahl aufgetragen werden, in feuchten oder chemisch aktiven Umgebungen innerhalb von 12 bis 24 Monaten an Schnittkanten und Aufprallzonen, unabhängig von der Schichtdicke. Ein Salzsprühnebeltest nach ISO 9227 bei mindestens 500 Stunden ist ein aussagekräftiger Qualitätsmaßstab; Lieferanten sollten in der Lage sein, Prüfzertifikate und nicht nur Spezifikationen vorzulegen.

Bei Kühllagerungsanwendungen, bei denen die Regale bei Temperaturen unter -20 °C betrieben werden, werden Standard-Polyester-Pulverbeschichtungen spröde und verlieren an Schlagfestigkeit. Epoxid-Polyester-Hybridbeschichtungen oder Feuerverzinkung sind in diesen Umgebungen die geeigneten Spezifikationen. Die Wahl zwischen ihnen bringt einen Kompromiss zwischen Kosten und Zugänglichkeit mit sich: Die Feuerverzinkung bietet eine hervorragende langfristige Korrosionsbeständigkeit und übersteht mechanische Beschädigungen ohne Delaminierung, beschädigte verzinkte Abschnitte können jedoch nicht vor Ort mit Farbe repariert werden, während hybridbeschichtete Komponenten ausgebessert werden können. Mit unseren sechs Produktionslinien und hauseigenen Beschichtungsprozessen in unserem 58.000 Quadratmeter großen Werk haben wir in jeder Phase die direkte Kontrolle über die Qualität der Vorbehandlung – etwas, das externe Beschichtungsprozesse nicht zuverlässig garantieren können.

Ladungshinweistafeln: Gesetzliche Vorgabe oder praktisches Sicherheitshilfsmittel?

Ladungshinweistafeln – die an Regalen angebrachten Schilder, die die maximal zulässigen Lasten pro Feld, pro Balkenebene und pro aufrechtem Rahmen anzeigen – sind in den meisten nationalen Industrieregalstandards erforderlich, einschließlich Chinas GB/T 25820 und der europäischen EN 15635. In der Praxis werden sie häufig als Konformitätsformalität und nicht als Betriebsmittel behandelt, was ihren Sicherheitswert erheblich verringert.

Eine ordnungsgemäß spezifizierte Ladungsmeldung für ein Schwerlast-Palettenregalsystem sollte mehr als eine einzelne Gesamtkapazität der Stellplätze enthalten. Zu den betrieblich sinnvollen Lademeldungen gehören folgende Informationen:

• Maximale Belastung pro Balkenebene (nicht nur pro Feld), da die Bediener ihre Platzierungsentscheidungen Ebene für Ebene und nicht Feld für Feld treffen.
• Maximale Ladeeinheitsabmessungen – insbesondere Palettenüberstandsgrenzen und ob die Kapazität zwei Paletten pro Balkenebene oder eine übergroße Palette voraussetzt.
• Mindestbelastbarkeit des Bodens im Bereich, damit Betriebsleiter Abgleiche mit etwaigen Änderungen der Bodenbeschaffenheit im Laufe der Zeit herstellen können.
• Der Hersteller des Regalsystems, das Installationsdatum und der technische Standard, nach dem das System entworfen wurde – wichtige Informationen, wenn Jahre nach der Installation eine Schadensbehebung oder -erweiterung evaluiert wird.

Die praktischere Herausforderung besteht darin, dass Ladungsmeldungen nur dann wirksam sind, wenn das Personal, das sie liest, versteht, was die Zahlen im Kontext ihres tatsächlichen Lagerbestands bedeuten. Eine Tragfähigkeit von 2.000 kg pro Balkenebene ist für einen Gabelstaplerfahrer eine abstrakte Zahl, es sei denn, sie wurde in eine bestimmte Palettenanzahl und Produkttypreferenz übersetzt. Einrichtungen, die den Standard-Ladungshinweis durch eine produktspezifische Referenzkarte ergänzen – zum Beispiel „maximal 2 Paletten Produkt A oder 1 Palette Produkt B pro Ebene“ – berichten von einer deutlich besseren Einhaltung der Belastungsgrenzen durch den Bediener als diejenigen, die nur den technischen Standardhinweis aushängen.
