Konstruktionsmethoden für Stahlpaletten und wie sie sich auf die Lastverteilung auswirken

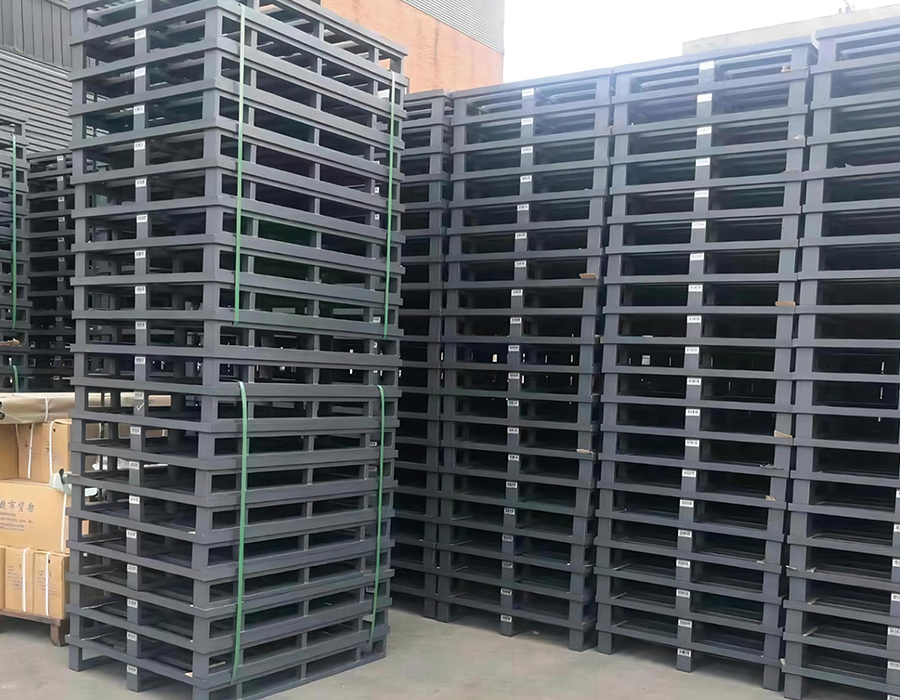

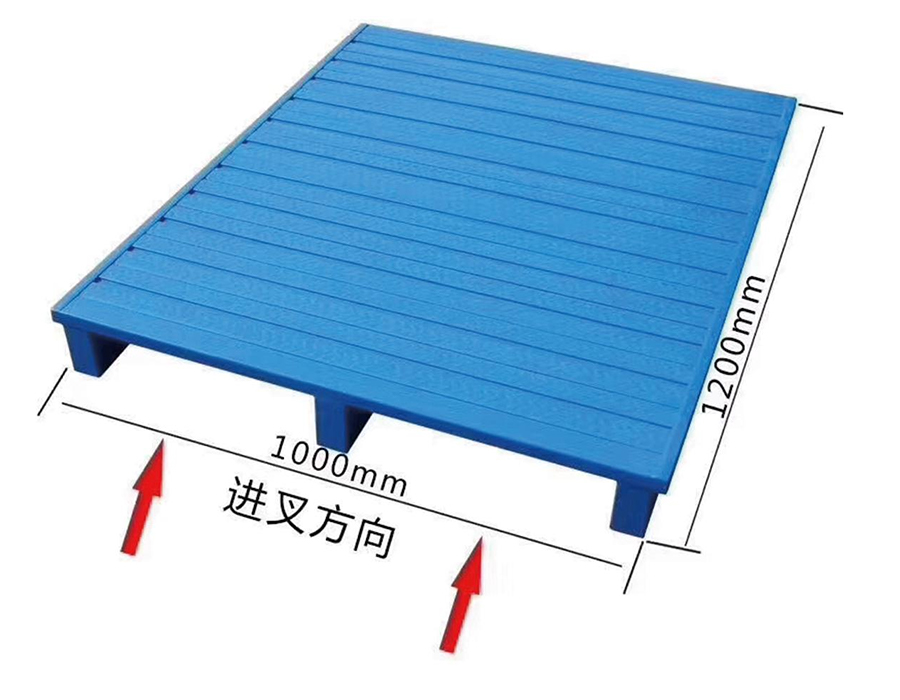

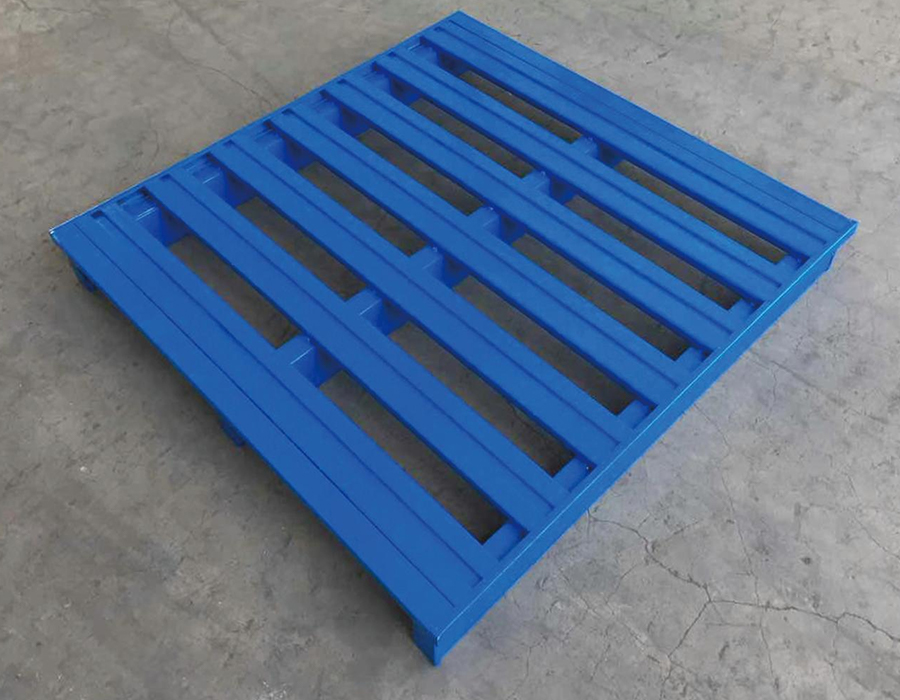

Stapelbare Stahlpaletten werden nach einem von drei Hauptkonstruktionsansätzen hergestellt: gestanztes Deck mit geschweißten Rohrbeinen, vollständig geschweißter Strukturrahmen mit Maschen- oder Gitterrostdeck und rollgeformte Profilbaugruppe mit Schraub- oder Schweißverbindungen. Jede Methode erzeugt einen anderen internen Lastpfad, der direkte Auswirkungen darauf hat, wie Punktlasten von Gütern, Gabelstaplerzinken und Stapelkräften durch die Palettenstruktur übertragen werden.

Gestanzte Deckpaletten konzentrieren die Spannung an der Verbindungsstelle zwischen der flachen Deckoberfläche und den Beinsäulen. Unter hohen Punktlasten – etwa wenn eine Maschinenbasis oder ein Motorblock auf einer kleinen Stellfläche ruht – können gestanzte Decks Spannungsbrüche im Bereich der Schenkelschweißzone entwickeln, wenn die Stahldicke des Decks für die Anwendung nicht ausreicht. Eine Deckstärke von mindestens 3,0 mm mit durchgehender Umfangsverschweißung am Beinrahmen ist die praktische Schwelle für den mittleren bis schweren industriellen Einsatz. Vollständig geschweißte Strukturrahmenpaletten verteilen die Lasten gleichmäßiger auf die Rahmenelemente selbst und machen sie toleranter gegenüber exzentrischer Belastung. Bei diesen Konstruktionen handelt es sich bei dem Maschen- oder Gitterrostdeck in erster Linie um eine Produktauflagefläche und nicht um ein Strukturelement. Das bedeutet, dass die Auswahl der richtigen Maschenöffnungsgröße für kleine oder unregelmäßig geformte Waren wichtig ist, die sich in große Öffnungen verformen oder durch sie hindurchfallen könnten.

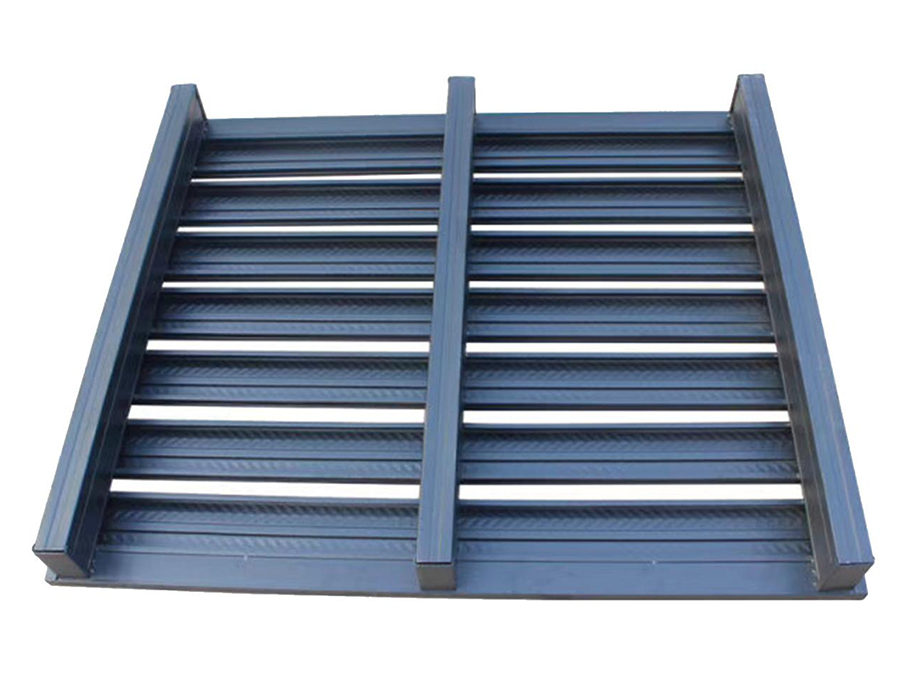

Rollgeformte Profilbaugruppen bieten das beste Verhältnis von Festigkeit zu Gewicht, wenn die Profilgeometrie gut konstruiert ist – eine Hutprofil- oder Kastenprofilschiene erreicht eine hohe Biegesteifigkeit mit weniger Stahl als eine gleichwertige flache Platte. Bei Huijian konzentriert sich unser Forschungs- und Entwicklungszentrum speziell auf die Profiloptimierung für Lagerausrüstung, und die gleiche technische Logik, die auch auf die Konstruktion unserer Regalträger angewendet wird, bestimmt, wie wir die strukturelle Effizienz im Stahlpalettenbau angehen.

Design der Stapelpfosten: Feststehend vs. abnehmbar vs. zusammenklappbar

Der Stapelmechanismus ist das Merkmal, das die Stahlpalettenfamilien am meisten voneinander unterscheidet, und die Wahl zwischen festen, abnehmbaren und zusammenklappbaren Pfostensystemen hat erhebliche betriebliche Auswirkungen, die weit über die Lagerhöhe hinausgehen.

Feste Eckpfosten

Feste Eckpfosten sind fest mit dem Palettenrahmen verschweißt und sorgen für höchste Stapelsteifigkeit. Sie sind die richtige Wahl, wenn die Stapelhöhe konstant ist, die Waren immer im gleichen Ladungsmuster gestapelt werden und die Paletten ausschließlich mit Gabelstaplern gehandhabt werden. Da feste Pfosten im leeren Zustand nicht zum Stapeln entfernt werden können, verursachen sie erhebliche Kosten für die Rückführungslogistik. Ein Stapel von vier beladenen Paletten mit festem Pfosten nimmt die gleiche Grundfläche ein wie eine einzelne Palette; Ein Stapel aus vier leeren Paletten mit feststehenden Pfosten nimmt ebenfalls die gleiche Grundfläche ein, erfordert jedoch erheblich mehr vertikalen Raum als ein entsprechendes zusammenklappbares oder abnehmbares Pfostensystem, das flach zurückgebracht wird. Bei einem Betrieb mit hohem Volumen, bei dem Hunderte leerer Paletten durch eine Lieferkette zurückgeführt werden, wirkt sich dieser Unterschied in der Leerstapeldichte direkt auf die LKW-Auslastung und die Transportkosten aus.

Abnehmbare Pfostensysteme

Abnehmbare Pfosten werden in Eckbuchsen auf dem Palettendeck eingesetzt und durch Stiftschlösser, Reibungsklammern oder Bolzenmanschetten gesichert. Im demontierten Zustand können das Palettendeck und die Pfosten flach gestapelt werden, wodurch die Leerhöhe eines Stapels mit vier Einheiten von etwa 1600–1800 mm auf unter 400 mm reduziert wird – eine Reduzierung des vertikalen Lagerraums für Leergut um 75–80 %. Der Kompromiss besteht in der Steifigkeit der Verbindung: Die Pfosten-Sockel-Verbindung führt zu einem gewissen Maß an Bewegung, die die Gesamtstabilität des Stapelns verringert, insbesondere bei seitlichen Kräften während des Transports. Durch die Festlegung von Pfosteneinsätzen mit einer Mindesteingriffstiefe von 60 mm und einem formschlüssigen Verriegelungsmechanismus anstelle einer reinen Reibungshaltung wird dieses Risiko erheblich gemindert.

Zusammenklappbare Rahmensysteme

Zusammenklappbare Stahlpalettensysteme verwenden aufklappbare Seitenrahmen, die im leeren Zustand flach auf die Basis geklappt werden können. Sie bieten die beste Leerrücklaufdichte, verfügen jedoch über komplexere Scharniermechanismen, die in rauen Handhabungsumgebungen anfällig für Beschädigungen sind. Der Verschleiß der Scharnierstifte ist das Hauptproblem bei der langfristigen Wartung. Die Spezifikation von Scharnierstiften aus gehärtetem Stahl und die Konstruktion für einen einfachen Austausch vor Ort verlängern die Lebensdauer erheblich. Für Betriebe, die sowohl Stabilität beim beladenen Stapeln als auch eine effiziente Leerrückführung erfordern, stellen zusammenklappbare Systeme mit verstärkten Scharnierbaugruppen den besten technischen Kompromiss dar.

Oberflächenbehandlungen für Stahlpaletten, die unter verschiedenen Umgebungsbedingungen eingesetzt werden

Die richtige Oberflächenbehandlung für a Metallpaletten hängt stark von der Betriebsumgebung ab – nicht nur vom Inneren des Lagers, sondern vom gesamten Zyklus, den die Palette durchläuft, einschließlich der Bereitstellungsbereiche im Freien, des Containertransports, der Kühllagerung und jeglicher Chemikalien- oder Reinigungsbelastung. Eine Behandlung, die in einem trockenen Vertriebszentrum ausreichend funktioniert, kann in einer Lebensmittelverarbeitungs- oder Küstenlogistikumgebung innerhalb von Monaten versagen.

Ein häufig übersehener Faktor ist die Kanten- und Schweißnahtbehandlung. Schnittkanten und Schweißzonen sind die ersten Stellen, an denen Korrosion einsetzt, da die Beschichtungshaftung an scharfen Winkeln und in Wärmeeinflusszonen am schwächsten ist. Die Festlegung einer Mindestbeschichtungsdicke an Kanten – in der Regel müssen nach dem Auftragen mindestens 60 % der Dicke der ebenen Fläche verbleiben – und die Sicherstellung, dass Schweißspritzer vor der Behandlung bündig abgeschliffen werden, sind Qualitätsindikatoren, die langlebige Paletten von Paletten unterscheiden, die bereits im ersten Betriebsjahr Rostflecken aufweisen.

Spezifikationen der Zinkentaschen für Gabelstapler und ihre Kompatibilität mit Handhabungsgeräten

Die Abmessungen der Stahlpalettenzinkentaschen sind branchenweit nicht standardisiert, und Unstimmigkeiten zwischen der Palettentaschengeometrie und den Gabelstaplerzinkenabmessungen sind eine erhebliche Ursache für Betriebsschäden und Ineffizienz bei der Handhabung. Die wichtigsten anzugebenden Abmessungen sind die Breite und Höhe der Taschenöffnung, die Länge des Zinkenkanals (Tiefe in die Palette) und der Abstand zwischen der Oberseite der Zinken und der Unterseite der Deckoberfläche.

Standard-Gegengewichtsstapler verwenden typischerweise Zinken mit einer Breite von 100–125 mm und einer Dicke von 35–45 mm. Eine Zinkentasche mit einer Innenbreite von 130 mm und einer Innenhöhe von 50 mm bietet ausreichend Freiraum für den Ein- und Ausstieg ohne übermäßiges seitliches Spiel, das ein Verrutschen der Palette beim Anheben ermöglichen würde. Allerdings haben Schubmaststapler – die häufig in Regalumgebungen mit schmalen Gängen eingesetzt werden – oft einen größeren Zinkenabstand und unterschiedliche Zinkenprofile. Wenn Stahlpaletten für den Einsatz in einer gemischten Flotte von Umschlaggeräten vorgesehen sind, verhindert die Gestaltung der Taschen, die auf die Zinkengeometrie des breiteren Schubmaststaplers statt auf die Zinkengeometrie des Gegengewichts abgestimmt sind, das häufige Problem, dass die Zinken des Schubmaststaplers technisch gesehen in die Tasche eindringen, aber unter Last die Seitenwände der Tasche berühren, wodurch der Taschenrahmen belastet wird, anstatt die Last auf der Zinkenfläche abzustützen.

Paletten mit Vier-Wege-Eingang – bei denen die Zinkentaschen in beiden Achsen verlaufen – führen zu einer strukturellen Komplexität: Die Kreuzung der Quertaschen verringert die Deckunterstützung im Mittelbereich der Palette, genau dort, wo die Biegemomente bei gleichmäßig verteilten Lasten am höchsten sind. Ausgereifte Vier-Wege-Stahlpaletten kompensieren dies durch einen verstärkten Mittelrücken, der zwischen den Taschenkreuzungen verläuft. Die Prüfung, ob diese Verstärkung vorhanden ist, ist eine schnelle Feldprüfung, die strukturell einwandfreie Vierwegpaletten von solchen unterscheidet, bei denen es nach mäßiger Nutzung zu einem Durchhängen des Decks kommt.

Berechnung der Stapeltragfähigkeit: Warum die unterste Palette mehr als ihre Nennlast trägt

Eine häufig falsch angewandte Annahme beim Stapeln von Stahlpaletten ist, dass die dynamische Nennlast pro Palette gleichermaßen für jede Einheit in einem Stapel gilt. In Wirklichkeit trägt die unterste Palette in jeder gestapelten Säule die kumulativen Lasten aller darüber liegenden Einheiten – und die Art und Weise, wie diese Lasten durch die Stapelpfosten oder -rahmen übertragen werden, führt zu Spannungskonzentrationen in den Eckzonen, die die Punktlasttoleranz des Decks überschreiten können, selbst wenn das Gesamtgewicht innerhalb der zulässigen Werte pro Palette liegt.

Stellen Sie sich einen Viererstapel Paletten vor, die jeweils mit 800 kg beladen sind. Die unterste Palette trägt 3.200 kg Überlagerungslast, die vollständig über vier Eckpfosten-Kontaktpunkte übertragen wird. Wenn jede Kontaktfläche 50 x 50 mm groß ist, beträgt der nominale Auflagedruck an jedem Kontaktpunkt 3.200 kg ÷ 4 Kontaktpunkte ÷ 0,0025 m² = 3.200 kPa – weit über dem, was die meisten Lagerbodenbeschichtungen und einige Betonmischungen aushalten können, ohne dass die Oberfläche beschädigt wird und eine erhebliche konzentrierte Belastung auf die Eckzone der unteren Palette ausgeübt wird. Aus diesem Grund werden die Stapellastwerte in seriösen Spezifikationen getrennt von den Einzellastwerten angegeben und die Stapelkapazität pro Einheit ist in der Regel niedriger als der Einzelstapellastwert.

Berücksichtigen Sie bei der Planung von Stapelkonfigurationen immer die vom Hersteller angegebene Stapellast – nicht die dynamische Belastung pro Regal – und wenden Sie einen Sicherheitsfaktor von mindestens 1,25x für Umgebungen an, in denen der Stapel geringfügigen Stößen durch vorbeifahrende Gabelstapler oder Vibrationen von Maschinen in der Nähe ausgesetzt sein kann. Unser technisches Team bei Huijian stellt als Standardbestandteil des Produktspezifikationsprozesses Anleitungen zur Stapelkonfiguration zur Verfügung und hilft Kunden, Überstapelungsszenarien zu vermeiden, die sowohl die Integrität der Paletten als auch die Bodensicherheit beeinträchtigen würden.

Wartungsinspektionsprotokolle für Stahlpaletten im Langzeiteinsatz

Die theoretische Lebensdauer von Stahlpaletten ist um ein Vielfaches höher als die von Holzalternativen. Um diese Langlebigkeit zu erreichen, bedarf es jedoch eines strukturierten Inspektions- und Wartungsprotokolls und nicht eines Betriebs bis zum Ausfall. Die häufigsten Fehlerarten bei langlebigen Stahlpaletten sind vorhersehbar und erkennbar, lange bevor es zu Ladungsabwürfen oder Handhabungsstörungen kommt.

• Schweißrissprüfung: Die Schweißstellen mit der höchsten Belastung auf einer Stahlpalette sind die Verbindungen zwischen den Beinen und dem Deck sowie die Schweißnähte zwischen den Pfosten und dem Rahmen. Diese sollten bei intensiver Nutzung alle 6 Monate und bei geringerer Beanspruchung alle 12 Monate einer Sichtprüfung unterzogen werden. Schweißrisse im Frühstadium erscheinen als dünner Oberflächenriss mit leichten Rostflecken an den Rändern. Eine frühzeitig erkannte rissige Schweißnaht kann durch Schleifen und erneutes Schweißen repariert werden; eine, die sich auf das Grundmetall ausbreitet, erfordert eine umfangreichere Reparatur oder den Austausch von Komponenten.
• Beurteilung der Abnutzung von Pfosten und Sockel: Bei Systemen mit herausnehmbaren Pfosten verschleißen Sockelbohrung und Pfostenbasis über Tausende von Einsteckzyklen hinweg. Die akzeptable Verschleißtoleranz beträgt typischerweise ±1,5 mm vom ursprünglichen Passmaß; Darüber hinaus wird die Verbindung zwischen Pfosten und Sockel locker genug, um eine seitliche Bewegung unter Stapellasten zu ermöglichen. Durch Messen des Buchsenbohrungsdurchmessers mit einem einfachen Messschieber während der planmäßigen Wartung lässt sich feststellen, welche Buchsen sich dem Schwellenwert für den Austausch nähern.
• Prüfung der Decksebenheit: Eine dauerhafte Durchbiegung des Decks – im Gegensatz zur elastischen Biegung unter Last – weist darauf hin, dass das Deck überlastet oder durch Stöße beschädigt wurde. Ein Lineal über die Deckoberfläche sollte über eine Spannweite von 500 mm keinen Spalt von mehr als 5 mm aufweisen. Paletten mit größerer Dauerverformung sollten aus dem Stapelbetrieb genommen und bis zur Reparatur nur als einstöckige Bodenlagerung verwendet werden.
• Beschichtungsintegrität und Korrosionskartierung: Beschichtungsschäden sollten anhand ihrer Lage auf der gesamten Palettenoberfläche dokumentiert werden. Vereinzelte Kantenabsplitterungen in Umgebungen mit geringer Luftfeuchtigkeit können durch Kaltausbesserung mit Zinkspray behoben werden. Korrosion, die über eine Fläche von mehr als 50 cm² in das Grundmetall eingedrungen ist – insbesondere in der Nähe von strukturellen Schweißnähten – erfordert eine vollständige Neubeschichtung nach der Oberflächenvorbereitung, da eine punktuelle Behandlung eine bereits begonnene Unterschichtkorrosion nicht stoppen kann.
• Verformung der Zinkentasche: Wiederholtes Einfahren des Gabelstaplers in leicht schiefen Winkeln führt zu einer allmählichen Verformung der Zinkentaschenöffnungen, wodurch die effektive Einfahrbreite verringert wird und das Risiko einer Stoßbelastung der Zinken auf den Taschenrahmen und nicht auf das Flachlager steigt. Taschenöffnungen, die sich um mehr als 10 mm gegenüber dem Nennwert geschlossen haben, sollten mit einem hydraulischen Spreizer neu geformt werden, bevor die Verformung zu Rissen führt.

Durch die Einrichtung eines Paletten-ID-Kennzeichnungssystems – sogar einer einfachen eingestanzten Nummer auf jeder Einheit – können Wartungsaufzeichnungen mit einzelnen Paletten verknüpft werden. Dadurch ist es möglich, Einheiten mit hohem Ausfall frühzeitig zu identifizieren und zu untersuchen, ob die Ursache ein Herstellungsfehler, eine bestimmte Handhabungsstation oder ein bestimmter gelagerter Produkttyp ist.
